1.1 Mitä ovat Bimetallikomposiittilaakerit ?
Bimetallikomposiittilaakerit ovat erikoiskomponentteja, jotka on suunniteltu tarjoamaan ylivoimaista suorituskykyä suuren kuormituksen ja suuren kulumisen olosuhteissa. Ne valmistetaan yhdistämällä kaksi erillistä metallia muodostamaan tukipinnan, jossa yhdistyvät kunkin materiaalin ainutlaatuiset ominaisuudet. Tyypillisesti laakeri koostuu teräksestä rakenteellista lujuutta lisäävästä taustakerroksesta ja pehmeämästä, kulutusta kestävästä materiaalista, kuten pronssista tai alumiinista laakerin pinnana. Tämän yhdistelmän ansiosta bimetallikomposiittilaakerit tarjoavat teräksen kestävyyttä sekä pehmeämpien metallien kitkaa vähentäviä ominaisuuksia.
Näiden laakereiden rakenne on suunniteltu kestämään ankaria käyttöolosuhteita, mikä tekee niistä luotettavan valinnan monenlaisiin teollisiin sovelluksiin. Nämä kaksi metallia liitetään tyypillisesti käyttämällä menetelmiä, kuten päällystystä, diffuusiosidontaa tai ekstruusiota, mikä varmistaa kestävän ja tehokkaan sidoksen kerrosten välillä.
1.2 Bimetallikomposiittilaakerien käytön edut
Bimetallikomposiittilaakereissa on useita etuja, jotka tekevät niistä ihanteellisen valinnan erilaisiin sovelluksiin auto- ja avaruusteollisuudesta. Alla on joitain tärkeimmistä eduista:
Suuri kantavuus: Vahvan terästaustan ja pehmeämmän laakeripinnan yhdistelmä mahdollistaa näiden laakerien tehokkaan käsittelyn suuria kuormia. Terästausta tarjoaa rakenteellisen lujuuden, joka tarvitaan raskaiden koneiden ja laitteiden tukemiseen.
Erinomainen kulutuskestävyys: Laakeripinta, joka on usein valmistettu materiaaleista, kuten pronssista tai alumiinista, tarjoaa erinomaisen kulutuskestävyyden. Tämän ominaisuuden ansiosta bimetallikomposiittilaakerit sopivat hyvin sovelluksiin, joissa kitka ja kuluminen ovat merkittäviä huolenaiheita.
Hyvä väsymysvoima: Nämä laakerit on suunniteltu kestämään toistuvia kuormitussyklejä ilman vikaa, mikä takaa pitkän aikavälin kestävyyden myös haastavissa ympäristöissä. Niiden kyky vastustaa väsymystä pidentää niiden käyttöikää vaativissa sovelluksissa.
Parempi korroosionkestävyys: Bimetallikomposiittilaakereissa käytetyt materiaalit on valittu niiden korroosionkestävyyden perusteella, joten ne ovat ihanteellisia käytettäväksi ympäristöissä, joissa altistuminen kosteudelle tai muille syövyttäville elementeille on huolestuttavaa. Esimerkiksi pronssi- ja alumiiniseokset kestävät erittäin hyvin ruostetta ja hajoamista.
1.3 Sovellukset eri toimialoilla
Bimetallikomposiittilaakerit löytävät paikkansa useilla teollisuudenaloilla kestävien suorituskykyominaisuuksiensa ansiosta. Tässä on muutamia merkittäviä sovelluksia:
Autoteollisuus : Bimetallikomposiittilaakereita käytetään yleisesti moottorin osissa, kuten kampiakselin ja kiertokangen laakereissa, sekä voimansiirtokomponenteissa, kuten holkeissa ja painelevyissä. Niiden suuri kantavuus ja kulutuskestävyys tekevät niistä ihanteellisia kestämään moottorin vaativia olosuhteita.
Teollisuuden koneet : Raskaiden laitteiden alalla bimetallikomposiittilaakereita käytetään laajalti koneissa, kuten rakennuskoneissa ja kaivoskoneissa, joissa ne kestävät suuria kuormia ja kestävät kulumista ankarissa käyttöolosuhteissa. Lisäksi niillä on kriittinen rooli hydraulijärjestelmissä, mukaan lukien pumput, moottorit ja sylinterit.
Ilmailu : Ilmailuteollisuudessa bimetallikomposiittilaakereita käytetään laskutelineiden komponenteissa ja ohjauspinnoissa. Niiden kyky toimia tehokkaasti äärimmäisissä lämpötiloissa ja kuormituksissa tekee niistä luotettavan valinnan näihin kriittisiin sovelluksiin.
Bimetallikomposiittilaakerien tyypit
2.1 Terästaustaiset pronssilaakerit
Terästaustaiset pronssilaakerit ovat yksi yleisimmistä bimetallikomposiittilaakereista, erityisesti sovelluksissa, jotka vaativat sekä suurta lujuutta että erinomaista kulutuskestävyyttä. Nämä laakerit koostuvat teräksestä tukikerroksesta, joka tarjoaa rakenteellista tukea, kun taas laakerin pinta on valmistettu pronssiseoksesta, joka koostuu tyypillisesti kuparista ja tinasta.
Kuvaus ja ominaisuudet
Pronssi valitaan sen erinomaisten tribologisten ominaisuuksien vuoksi, joita ovat korkea kulutuskestävyys, hyvät kitkanesto-ominaisuudet ja korroosionkestävyys. Terästausta tarjoaa tarvittavan lujuuden kestämään raskaita kuormia, kun taas pronssikerros tarjoaa itsevoitelevat ominaisuudet, jotka ovat välttämättömiä kitkan vähentämiseksi liikkuvien osien välillä.
Yleiset sovellukset
Terästaustaisia pronssisia laakereita käytetään usein autoteollisuuden sovelluksissa, kuten moottorin laakereissa (kampiakseli, kiertokanki), joissa ne kestävät suuria kuormia ja lämpötiloja. Niitä käytetään myös raskaissa koneissa, kuten rakennus- ja kaivoslaitteissa, joissa kestävyys ja kulutuskestävyys ovat kriittisiä.
2.2 Terästaustaiset alumiinilaakerit
Terästaustaiset alumiinilaakerit ovat toinen laajalti käytetty bimetallilaakerityyppi, joka tarjoaa selkeitä etuja tietyissä sovelluksissa. Näissä laakereissa käytetään alumiiniseosta laakerin pintana, joka on liimattu terästaustaan lujuuden lisäämiseksi.
Kuvaus ja ominaisuudet
Alumiiniseokset ovat kevyempiä ja kustannustehokkaampia kuin pronssi, ja niillä on hyvä korroosionkestävyys. Alumiinilla on kuitenkin alhaisempi kulutuskestävyys kuin pronssilla, joten se soveltuu sovelluksiin, joissa on pienempi kuormitus tai vähemmän ankarat olosuhteet. Terästausto antaa edelleen tarvittavan lujuuden tukeakseen laakerirakennetta.
Yleiset sovellukset
Terästaustaisia alumiinilaakereita käytetään usein sovelluksissa, joissa painonsäästö on tärkeää, kuten ilmailu- ja autoteollisuudessa. Näitä laakereita käytetään yleisesti esimerkiksi lentokoneiden komponenteissa, kuten siipiläpäissä ja laskutelineissä, sekä voimansiirtokomponenteissa, joissa kevyempi paino on edullinen.
2.3 Muut materiaaliyhdistelmät
Vaikka terästaustaiset pronssi- ja alumiinilaakerit ovat yleisimpiä, bimetallikomposiittilaakereissa käytetään myös muita, erikoistuneempia materiaaliyhdistelmiä. Näitä ovat yhdistelmät polymeerien, PTFE:n (polytetrafluorieteenin) ja muiden suunniteltujen materiaalien kanssa erityisvaatimusten mukaan.
Yleiskatsaus vähemmän yleisiin mutta erikoistuneisiin bimetallilaakereihin
Terästaustaiset polymeerilaakerit: Näitä laakereita käytetään usein matalan kuormituksen sovelluksissa tai missä melun vähentäminen on tärkeää. Polymeerikerros voidaan räätälöidä parantamaan voiteluominaisuuksia.
Terästaustaiset PTFE-laakerit: PTFE tunnetaan alhaisesta kitkastaan ja erinomaisesta kemiallisesta kestävyydestään, mikä tekee siitä valinnan sovelluksiin ankarissa tai syövyttävissä ympäristöissä. Näitä laakereita käytetään tyypillisesti tilanteissa, joissa suuri tarkkuus ja minimaalinen kitka ovat kriittisiä.
Vaikka nämä materiaaliyhdistelmät eivät ole niin yleisiä kuin terästaustaiset pronssi- tai alumiinilaakerit, niillä on olennainen rooli erikoissovelluksissa, joissa perinteiset bimetallilaakerit eivät välttämättä toimi yhtä tehokkaasti.
Käytetyt materiaalit Bimetallikomposiittilaakerit
3.1 Terästausta
Teräs on perusmateriaali, jota käytetään bimetallikomposiittilaakerien rakentamisessa sen luontaisen lujuuden, kestävyyden ja muodonmuutoskestävyyden vuoksi raskaan kuormituksen aikana. Terästausta antaa laakerille tarvittavan rakenteellisen tuen varmistaen, että se kestää eri sovelluksissa koettua mekaanista rasitusta.
Käytetyt terästyypit (esim. hiiliteräs, ruostumaton teräs)
Hiiliteräs : Hiiliteräs on yksi yleisimmin käytetyistä materiaaleista bimetallikomposiittilaakerien taustakerroksena. Se tarjoaa erinomaisen lujuuden, sitkeyden ja kustannustehokkuuden, mikä tekee siitä ihanteellisen raskaaseen käyttöön. Se voi kuitenkin olla herkempi korroosiolle kuin ruostumaton teräs.
Ruostumaton teräs : Ruostumaton teräs on toinen vaihtoehto, varsinkin kun korroosionkestävyys on keskeinen näkökohta. Se parantaa kestävyyttä ja voi toimia vaativammissa ympäristöissä, kuten meri- tai kemiallisissa sovelluksissa. Ruostumattomasta teräksestä valmistetut laakerit ovat tyypillisesti kalliimpia, mutta tarjoavat erinomaisen suorituskyvyn ankarissa olosuhteissa.
Teräksen rooli rakennetuen tarjoamisessa
Terästausta toimii laakerin perustana ja tarjoaa muodonmuutoskestävyyden korkeissa kuormiuksissa. Se varmistaa, että laakeri säilyttää muotonsa ja toimintansa myös äärimmäisessä paineessa tai rasituksessa, mikä edistää laakerin yleistä luotettavuutta ja käyttöikää.
3.2 Laakerikerroksen materiaalit
Pehmeämmistä metalleista tai materiaaleista valmistettu laakeripinta on erittäin tärkeä kitkan ja kulumisen vähentämiseksi liikkuvien osien välillä. Laakerikerroksen materiaalin valinta riippuu sovelluksen erityisvaatimuksista, mukaan lukien tekijät, kuten kuormitus, nopeus ja ympäristöolosuhteet.
Pronssilejeeringit: koostumus ja ominaisuudet
Pronssi on yksi yleisimmin käytetyistä materiaaleista bimetallikomposiittilaakerien laakerikerroksena. Pronssiseokset koostuvat tyypillisesti kuparista, tinasta ja muista alkuaineista, kuten fosforista tai lyijystä, tiettyjen ominaisuuksien parantamiseksi. Seoksen koostumus määrittää laakerin kulumis-, korroosion- ja väsymiskestävyyden.
Ominaisuudet : Pronssi tarjoaa erinomaisen kulutuskestävyyden, hyvät kitkaominaisuudet ja korroosionkestävyyden. Se on ihanteellinen sovelluksiin, joihin liittyy suuria kuormituksia ja joissa voitelu ei ole aina saatavilla tai tehokasta.
Alumiinilejeeringit: koostumus ja ominaisuudet
Alumiinilejeeringit ovat toinen suosittu valinta bimetallikomposiittilaakerien laakerikerrokseksi, varsinkin kun painon vähentäminen on etusijalla. Alumiiniseokset ovat kevyempiä kuin pronssi ja niillä on hyvä korroosionkestävyys. Niitä käytetään usein ilmailu- ja autosovelluksissa, joissa komponenttien kokonaispainon vähentäminen on kriittistä.
Ominaisuudet : Alumiiniseoksilla on tyypillisesti alhaisempi kulutuskestävyys kuin pronssilla, mutta niiden alhainen kitkakerroin ja hyvä lämmönjohtavuus tekevät niistä sopivia erityisiin, vähemmän vaativiin sovelluksiin.
Muut materiaalit: Polymeerit, PTFE
Joissakin tapauksissa laakerikerroksen materiaaleina käytetään polymeerejä tai PTFE:tä (polytetrafluorieteeni). Nämä materiaalit valitaan usein niiden alhaisen kitkan, korkean kemiallisen kestävyyden ja itsevoitelevien ominaisuuksiensa vuoksi.
Polymeerit : Polymeerejä, kuten POM (polyoksimetyleeni), käytetään sovelluksissa, jotka vaativat pientä kitkaa ja melun vähentämistä. Nämä materiaalit voivat toimia hyvin kevyemmässä kuormituksessa tai erityisissä käyttöolosuhteissa (kuten äärimmäisissä lämpötiloissa).
PTFE : PTFE:tä käytetään usein laakereissa, joiden on toimittava minimaalisella voitelulla, tai ympäristöissä, joissa voiteluaineet eivät ole mahdollisia. Se on kemiallisesti inertti ja kestää erinomaisesti monenlaisia kovia aineita, joten se on ihanteellinen käytettäväksi kemian- tai elintarviketeollisuudessa.
3.3 Pinnoitteet ja pintakäsittelyt
Materiaalivalinnan lisäksi laakerikerroksille levitetään usein pinnoitteita ja pintakäsittelyjä niiden suorituskyvyn parantamiseksi. Nämä käsittelyt voivat parantaa kulutuskestävyyttä, vähentää kitkaa ja tarjota paremman korroosiosuojan.
Kova kromipinnoitus : Tämä on yleinen pintakäsittely, jota käytetään parantamaan laakeripintojen kulutuskestävyyttä erityisesti suurissa kuormitussovelluksissa.
Nikkelipinnoite : Nikkelipinnoitteita käytetään usein antamaan korroosionkestävyys aggressiivisemmissa ympäristöissä, kuten meri- tai kemiallisessa käsittelyssä.
Keraamiset pinnoitteet : Erikoissovelluksissa keraamisia pinnoitteita käytetään parantamaan laakeripinnan kovuutta ja kulutuskestävyyttä.
Bimetallikomposiittilaakerien suunnitteluun liittyviä näkökohtia
4.1 Laakerin mitat ja toleranssit
Bimetallikomposiittilaakerien suunnittelu vaatii tarkkaa huomiota niiden mittoihin ja toleransseihin, jotta varmistetaan oikea istuvuus ja toiminta koneen tai laitteiston sisällä. Näiden näkökohtien tarkkuus on välttämätöntä, jotta laakerit toimisivat tehokkaasti, minimoivat kulumista ja estävät ennenaikaisia vikoja.
Tarkkojen mittojen merkitys
Tarkat laakerimitat varmistavat, että laakeri sopii oikein koteloonsa tai tukirakenteeseensa ja tarjoaa tarvittavan tuen ja vakauden liikkuville komponenteille. Väärät mitat voivat johtaa huonoon kohdistukseen, liialliseen kitkaan tai epätasaiseen kuorman jakautumiseen, jotka kaikki voivat johtaa ennenaikaiseen kulumiseen tai vaurioitumiseen.
Vakiotoleranssiluokat
Laakerit valmistetaan tiettyihin toleranssiluokkiin, jotta varmistetaan niiden mittojen tasaisuus ja tasaisuus. Nämä toleranssiluokat on suunniteltu ottamaan huomioon valmistusprosessien vaihtelut samalla kun ne säilyttävät vaaditun istuvuuden. Vakiotoleranssiluokat sisältävät:
H7 toleranssi : Käytetään yleisesti akseli- ja reikäsovituksiin keskitarkkuussovelluksissa.
P6 toleranssi : Käytetään tarkempiin sovelluksiin, joissa vaaditaan tiukempaa istuvuutta.
C5 toleranssi : Käytetään tyypillisesti erittäin tarkoissa sovelluksissa, kuten ilmailu- ja suurnopeuskoneissa.
Toleranssiluokan valinta riippuu käyttökohteesta ja laakerin käyttövaatimuksista.
4.2 Pinnan viimeistely ja voiteluurat
Pinnan viimeistely ja voiteluurien sisällyttäminen ovat kaksi kriittistä suunnittelunäkökohtaa bimetallikomposiittilaakerien suorituskyvyn optimoimiseksi. Molemmat tekijät vaikuttavat laakerin kykyyn vähentää kitkaa, jakaa voiteluainetta ja kestää kulumista ajan myötä.
Pintakäsittelyn vaikutus suorituskykyyn
Laakeripinnan pinnan viimeistelyllä on merkittävä rooli kitkan ja kulumisen minimoinnissa. Sileä pinta vähentää laakerin ja liikkuvien osien välistä kosketuspinta-alaa, mikä pienentää kitkakerrointa ja edistää parempaa voitelun jakautumista. Liian sileä pinta ei kuitenkaan välttämättä pidä riittävästi voiteluainetta, mikä johtaa riittämättömään voiteluun ja lisääntyneeseen kulumiseen.
Sitä vastoin kuvioitu tai hieman karhennettu pinta voi edistää parempaa öljynpidätystä ja parantaa laakerin yleistä suorituskykyä suuren kuormituksen sovelluksissa. Pintakäsittelyn valinta riippuu erityisistä käyttöolosuhteista, kuten kuormituksesta, nopeudesta ja käytetyn voiteluaineen tyypistä.
Voiteluurien tyypit ja edut

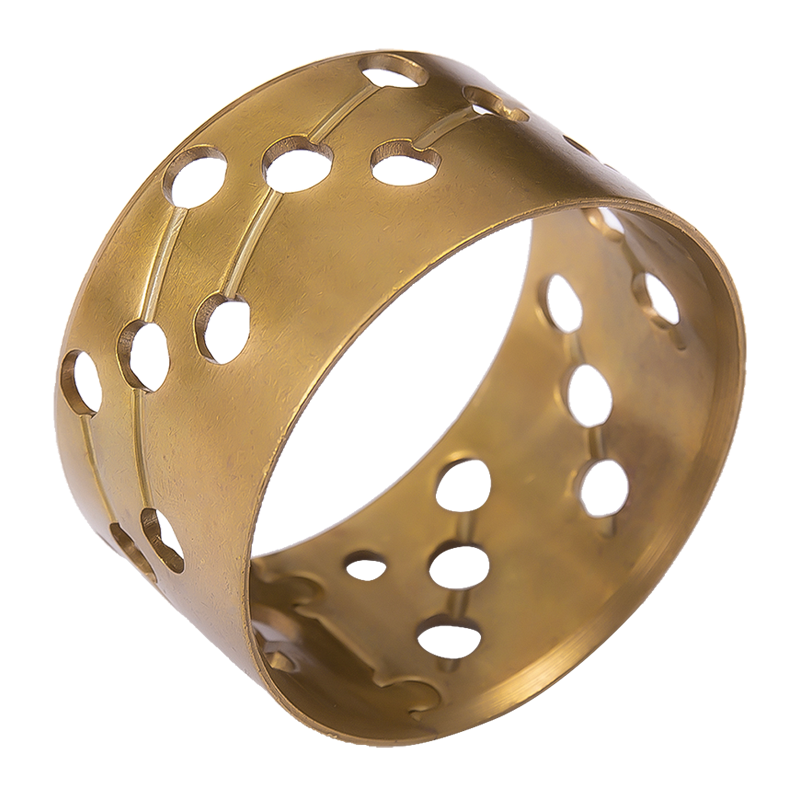

Voiteluurat on usein sisällytetty laakerin pintaan helpottamaan voiteluaineen jakautumista ja parantamaan suorituskykyä. Nämä urat mahdollistavat jatkuvan voiteluaineen syöttämisen laakerin ja sen liitäntäpinnan väliin, mikä vähentää kitkaa ja estää metallin välisen kosketuksen. Yleisiä voiteluurien tyyppejä ovat:
Suorat urat : Kulkee pitkin laakerin pituutta ja niitä käytetään suuren kuormituksen sovelluksissa.
Spiraaliset urat : Suunniteltu tarjoamaan parempi voiteluvirtaus, erityisesti pyörivissä sovelluksissa.
Voiteluurat ovat erityisen tärkeitä sovelluksissa, joissa jatkuva voitelu ei ole mahdollista tai joissa vaaditaan kuivakäyntiä.
4.3 Kantavuus ja käyttöolosuhteet
Bimetallikomposiittilaakerin kantavuus on kriittinen tekijä sen suunnittelussa, sillä se määrittää maksimikuormituksen, jonka laakeri kestää ilman vikaa. Useat tekijät vaikuttavat laakerin kantavuuteen, mukaan lukien käytetyt materiaalit, laakerin mitat ja voitelujärjestelmä.
Kuormitukseen vaikuttavat tekijät
Materiaalin vahvuus : Terästaustan ja laakerin pintamateriaalin lujuus vaikuttaa suoraan laakerin kantavuuteen. Esimerkiksi paksummalla terästaustalla varustetut laakerit kestävät tyypillisesti suurempia kuormia.
Laakerin geometria : Laakerin muoto ja koko, mukaan lukien laakerikerroksen paksuus, voivat vaikuttaa siihen, kuinka tasaisesti kuorma jakautuu laakeripinnalle.
Voitelu : Oikea voitelu on välttämätöntä kitkan vähentämiseksi ja kuorman tasaamiseksi laakerin pinnalla. Riittämätön voitelu voi lisätä kulumista ja alentaa kantavuutta.
Lämpötilaa, nopeutta ja voitelua koskevat näkökohdat
Lämpötila : Laakerit on suunniteltava toimimaan tietyllä lämpötila-alueella. Korkeat lämpötilat voivat vaikuttaa sekä terästaustan että laakeripinnan materiaaliominaisuuksiin, mikä lisää kulumista tai pienentää kantavuutta. Korkean lämpötilan sovelluksissa voidaan käyttää materiaaleja, joilla on korkeampi lämmönkestävyys, kuten pronssia tai erikoisseoksia.
Nopeus : Nopeus, jolla laakeri toimii, vaikuttaa myös sen suunnitteluun. Nopeat sovellukset vaativat laakereita, jotka kestävät keskipakoisvoimia ja ylläpitävät vakaan voitelun nopean pyörimisen aikana.
Voitelu : Voitelutyyppi (öljy-, rasva- tai kuivavoitelu) ja jatkuvan voitelujärjestelmän saatavuus ovat tärkeitä tekijöitä laakerin tehokkaan toiminnan varmistamiseksi. Voitelutavan valinta vaikuttaa kitkaan, kulumiseen ja lämmön muodostumiseen laakerissa.
Valmistusprosessit
5.1 Päällystys- ja liimaustekniikat
Bimetallikomposiittilaakereiden valmistusprosessi sisältää useita kriittisiä vaiheita, joista tärkein on näiden kahden materiaalin päällystäminen ja liittäminen. Liimausprosessi varmistaa vahvan ja kestävän kiinnityksen terästaustan ja laakerin pinnan välillä, mikä on ratkaisevan tärkeää laakerin yleisen suorituskyvyn kannalta.
Eri metallikerrosten liimausmenetelmät
Verhous : Päällystys on prosessi, jossa ohut kerros yhtä materiaalia (esim. pronssia tai alumiinia) liitetään paksumpaan kerrokseen toista materiaalia (esim. terästä). Tämä tehdään usein käyttämällä lämpöä ja painetta kahden kerroksen sulattamiseksi yhteen. Liimaus voi tapahtua menetelmillä, kuten kuumavalssauksella, ekstruusiolla tai sintrauksella, riippuen käytetyistä erityisistä materiaaleista.
Diffuusioliimaus : Diffuusiosidoksessa metallikerroksiin kohdistetaan lämpöä ja painetta kontrolloidussa ilmakehässä, jotta kahdesta materiaalista peräisin olevat atomit voivat diffundoitua ja muodostaa metallurgisen sidoksen. Tämä prosessi luo vahvan sidoksen ilman liimojen tai täytemateriaaleja, mikä varmistaa saumattoman ja kestävän kiinnityksen.
Räjähtävä liimaus : Räjähdyssidos on korkeaenerginen tekniikka, jossa hallittua räjähdyspanosta käytetään kiihdyttämään yksi metallikerros toisen pinnalle. Tämä prosessi luo metallurgisen sidoksen kerrosten välille ja sitä käytetään tyypillisesti materiaaleihin, joita on vaikea liittää tavanomaisilla menetelmillä, kuten alumiinia ja terästä.
Vahvan ja luotettavan tarttuvuuden varmistaminen
Liiman lujuuden ja luotettavuuden varmistamiseksi valmistajien on valvottava huolellisesti lämpötilaa, painetta ja käsittelyaikaa päällystys- tai liimausprosessin aikana. Mahdolliset epäjohdonmukaisuudet sidoksessa voivat johtaa laakerin rikkoutumiseen, joten on tärkeää, että materiaalit on valmistettu oikein ja prosessia valvotaan tiukasti.
5.2 Koneistus ja viimeistely
Kun päällystys- tai liimausprosessi on valmis, seuraava vaihe on laakerin koneistus ja viimeistely tarkkoihin mittoihin. Tämä on ratkaisevan tärkeää sen varmistamiseksi, että laakeri täyttää vaaditut toleranssit ja toimii tehokkaasti.
Tarkkuustyöstö mittatarkkuutta varten
Koneistukseen kuuluu laakerin leikkaaminen, hiominen ja sorvaus oikeiden mittojen ja pinnan viimeistelyn saavuttamiseksi. CNC-koneita (Computer Numerical Control) käytetään usein suuren tarkkuuden ja johdonmukaisuuden saavuttamiseksi. Tämä vaihe varmistaa, että laakeri sopii oikein sille tarkoitettuun sovellukseen ja toimii sujuvasti ilman liiallista kulumista.
Pintojen viimeistelytekniikat
Työstön jälkeen laakerin pinta käsitellään usein sen kitkaominaisuuksien parantamiseksi ja kulutuksenkestävyyden parantamiseksi. Yleisiä pintakäsittelytekniikoita ovat:
Kiillotus : Laakeripinnan kiillotus tasoittaa kaikki karkeat alueet vähentäen kitkaa ja kulumista.
Shot Peening : Tässä prosessissa pintaa pommitetaan pienillä teräskuulilla puristusjännityskerroksen luomiseksi, joka voi parantaa laakerin väsymislujuutta ja kulutuskestävyyttä.
Pinnoite : Joillekin laakereille tehdään lisäpinnoitusprosesseja, kuten nikkeli- tai kromipinnoitus, niiden korroosionkestävyyden tai kulumisominaisuuksien parantamiseksi.
5.3 Laadunvalvonta ja testaus
Bimetallikomposiittilaakerien laadun ja luotettavuuden varmistaminen on olennaista niiden suorituskyvyn kannalta kriittisissä sovelluksissa. Tiukat testaukset ja laadunvalvontatoimenpiteet ovat tarpeen sen varmistamiseksi, että jokainen laakeri täyttää vaaditut standardit.
Tuhoamattomat testausmenetelmät
Rikkomatonta testausta (NDT) käytetään yleisesti laakerin vikojen havaitsemiseen vahingoittamatta sitä. Näitä menetelmiä ovat:
Ultraäänitestaus : Käytetään tarkistamaan, ettei materiaalissa ole aukkoja tai halkeamia, jotka voivat heikentää kerrosten välistä sidosta.
Röntgentarkastus : Tällä menetelmällä voidaan tunnistaa laakerirakenteen sisäiset viat tai epäjohdonmukaisuudet.
Magneettisten hiukkasten testaus : Käytetään usein pinta- ja pinnanalaisten halkeamien havaitsemiseen, erityisesti terästaustaisissa laakereissa.
Suorituskykytestaus erilaisissa olosuhteissa
Sen varmistamiseksi, että laakeri kestää olosuhteet, joita se kohtaa käytön aikana, sille suoritetaan suoritustesti. Tämä voi sisältää:
Kuormitustestaus : Tarkistaa laakerin kyvyn kestää vaadittu kuorma ilman liiallista muodonmuutosta tai vikaa.
Lämpötila Testing : Arvioida laakerin suorituskykyä sekä korkeissa että matalissa lämpötiloissa.
Kulutustestaus : Mittaa laakerin kulutuskestävyyttä ja pitkäikäisyyttä tyypillisissä käyttöolosuhteissa.
Bimetallikomposiittilaakerien sovellukset
6.1 Autosovellukset
Bimetallikomposiittilaakereita käytetään laajalti autoteollisuudessa, pääasiassa moottori- ja voimansiirtokomponenteissa. Näitä laakereita arvostetaan niiden kyvystä kestää suuria kuormia, vähentää kitkaa ja parantaa kestävyyttä, jotka kaikki ovat välttämättömiä autosovelluksissa.
Moottorin laakerit: Kampiakseli, Kiertokangi
Polttomoottoreissa bimetallikomposiittilaakereita käytetään kriittisissä komponenteissa, kuten kampiakselissa ja kiertokangissa. Nämä laakerit kestävät jatkuvasti suuria kuormituksia ja pyörimisnopeuksia, joten ne sopivat ihanteellisesti bimetalliteknologiaan. Terästausta tarjoaa tarvittavan rakenteellisen tuen, kun taas laakerikerros (usein pronssia tai alumiinia) tarjoaa erinomaisen kulutuskestävyyden ja pienen kitkan.
Moottorisovelluksissa käytetyt bimetallikomposiittilaakerit auttavat parantamaan moottorin hyötysuhdetta, vähentämään polttoaineen kulutusta ja pidentämään moottorin osien kokonaiskäyttöikää. Niiden kyky ylläpitää pientä kitkaa jopa korkeissa lämpötiloissa varmistaa sujuvan toiminnan ja vähemmän lämmöntuotantoa, mikä osaltaan parantaa yleistä suorituskykyä.
Vaihteiston osat: holkit, painelevyt
Bimetallikomposiittilaakereita käytetään myös voimansiirtokomponenteissa, kuten holkeissa ja painelevyissä. Nämä osat ovat alttiina vaihteleville kuormitusolosuhteille, nopeille pyörimisnopeuksille ja merkittävälle rasitukselle. Materiaalien yhdistelmä mahdollistaa näiden laakereiden sekä hyvän kantavuuden että erinomaisen kulutuskestävyyden, mikä varmistaa voimansiirtojärjestelmän luotettavan toiminnan.
Kestävyyden lisäksi vaihteistoissa olevat bimetallikomposiittilaakerit auttavat parantamaan järjestelmän yleistä tehokkuutta vähentämällä kitkaa ja kulumista, mikä johtaa tasaisempaan vaihteenvaihtoon ja alentaa ylläpitokustannuksia.
6.2 Teolliset sovellukset
Bimetallikomposiittilaakerit ovat myös tärkeässä asemassa teollisuuden koneissa ja laitteissa. Näitä laakereita käytetään raskaissa sovelluksissa, mukaan lukien rakennuskoneet, kaivoslaitteet ja hydraulijärjestelmät, joissa niiden kestävyyttä ja kulutuskestävyyttä arvostetaan suuresti.
Raskaat koneet: rakennuskoneet, kaivoskoneet
Rakentamisessa, kaivosteollisuudessa ja muilla teollisuuden aloilla käytettävät raskaat koneet vaativat komponentteja, jotka kestävät äärimmäisiä kuormituksia ja ankaria käyttöolosuhteita. Bimetallikomposiittilaakerit ovat ihanteellisia käytettäväksi näissä koneissa, kuten pyörän navoissa, vetoakseleissa ja muissa suuren kuormituksen osissa.
Nämä laakerit auttavat vähentämään kitkaa ja kulumista, mikä pidentää koneiden käyttöikää ja vähentää säännöllisen huollon tarvetta. Vahvan terästaustan ja kulutusta kestävän laakerikerroksen yhdistelmä mahdollistaa näiden laakereiden kestämisen raskaassa käytössä oleviin intensiivisiin voimiin.
Hydraulijärjestelmät: pumput, moottorit, sylinterit
Hydraulijärjestelmät, jotka perustuvat nesteiden ohjattuun liikkeeseen tehon siirtämiseksi, hyötyvät myös bimetallikomposiittilaakereiden käytöstä. Pumpuissa, moottoreissa ja sylintereissä käytettävien laakerien on toimittava tehokkaasti korkeapaineisissa ympäristöissä ja ylläpidettävä tasaista toimintaa vaihtelevissa kuormissa. Bimetallikomposiittilaakereiden suuri kantavuus ja kulutuskestävyys tekevät niistä ihanteellisen valinnan näihin järjestelmiin, mikä auttaa vähentämään seisokkeja ja lisäämään hydraulikoneiden luotettavuutta.
6.3 Ilmailusovellukset
Ilmailu- ja avaruusteollisuus vaatii komponentteja, jotka toimivat luotettavasti äärimmäisissä olosuhteissa, kuten suurilla nopeuksilla, suurilla kuormilla ja laajoilla lämpötila-alueilla. Bimetallikomposiittilaakereita käytetään usein kriittisissä ilmailusovelluksissa, joissa suorituskyky, kestävyys ja paino ovat ratkaisevia tekijöitä.
Laskutelineiden komponentit
Bimetallikomposiittilaakereita käytetään laskutelinejärjestelmissä, joissa niihin kohdistuu suuria jännityksiä lentoonlähdön, laskun ja rullauksen aikana. Laakereiden tulee tukea lentokoneen painoa ja varmistaa laskutelineiden mekanismien sujuva liike. Korkean kantavuuden, kulutuskestävyyden ja korroosionkestävyyden yhdistelmä tekee bimetallikomposiittilaakereista hyvin sopivia tähän vaativaan käyttötarkoitukseen.
Ohjauspinnan laakerit
Bimetallikomposiittilaakereita löytyy myös ohjauspinnoista, kuten siivekkeistä, hisseistä ja peräsimeistä. Näiden laakerien on toimittava suurilla nopeuksilla, samalla kun ne säilyttävät tarkan hallinnan. Niiden kyky vähentää kitkaa ja vastustaa kulumista varmistaa, että ohjauspinnat reagoivat nopeasti ja tarkasti, mikä on olennaista lentoturvallisuuden ja suorituskyvyn kannalta.
Asennus ja huolto
7.1 Oikeat asennustekniikat
Bimetallikomposiittilaakerien oikea asennus on ratkaisevan tärkeää optimaalisen suorituskyvyn ja pitkäikäisyyden varmistamiseksi. Virheellinen asennus voi johtaa virheelliseen kohdistukseen, liialliseen kulumiseen tai laakerien rikkoutumiseen, mikä voi vaarantaa koneen toiminnan.
Oikean kohdistuksen varmistaminen
Yksi asennuksen tärkeimmistä seikoista on varmistaa, että laakeri on kohdistettu oikein liitososien kanssa. Virheellinen kohdistus voi johtaa epätasaiseen kuormitukseen, mikä voi aiheuttaa paikallista kulumista, lisääntynyttä kitkaa ja ennenaikaista laakerin vikaa. On välttämätöntä tarkistaa laakerin kohdistus huolellisesti asennuksen aikana, erityisesti pyörivissä koneissa, joissa tarkka kohdistus on ratkaisevan tärkeää sujuvan toiminnan kannalta.
Vaurioiden välttäminen asennuksen aikana
Bimetallikomposiittilaakerit, erityisesti ne, joissa on pehmeämmät laakerikerrokset, kuten pronssi tai alumiini, voivat olla alttiita vaurioille, jos niitä käsitellään väärin asennuksen aikana. Terävät iskut tai väärä käsittely voivat aiheuttaa pintavaurioita, jotka voivat aiheuttaa kulumisongelmia tai jopa halkeilua. Tämän välttämiseksi on tärkeää käyttää asianmukaisia työkaluja ja tekniikoita asennuksen aikana. Suojaholkkien tai pehmustetun tuen käyttö käsittelyn aikana voi auttaa estämään laakerin pinnan vaurioitumisen.
7.2 Voiteluvaatimukset
Voitelu on välttämätöntä bimetallikomposiittilaakerien oikean toiminnan kannalta, koska se vähentää kitkaa, haihduttaa lämpöä ja estää metallin välisen kosketuksen laakerin ja akselin tai muiden liikkuvien osien välillä. Tarvittava voitelutyyppi ja -määrä riippuvat käyttökohteesta ja käyttöolosuhteista.
Oikean voitelun merkitys
Voitelulla on keskeinen rooli bimetallikomposiittilaakerin käyttöiän pidentämisessä. Oikea voitelu minimoi kitkaa, mikä vähentää kulumista ja lämmön kertymistä. Se auttaa myös jakamaan kuorman tasaisemmin laakeripinnan poikki, mikä estää paikallisia vaurioita tai ylikuumenemista. Ilman asianmukaista voitelua laakerit voivat kulua enemmän, kitka kasvaa ja mahdollisesti vaurioitua.
Voiteluaineiden tyypit ja niiden sovellukset
Öljy : Öljy on yleisin bimetallikomposiittilaakereiden voiteluaine, erityisesti suurissa kuormitussovelluksissa ja nopeissa sovelluksissa. Se vähentää tehokkaasti kitkaa ja lämmön kertymistä, ja sitä voidaan käyttää sekä roiske- että pakkovoitelujärjestelmissä. Käyttöolosuhteista, kuten lämpötilasta ja nopeudesta riippuen, voidaan käyttää mineraaliöljyjä, synteettisiä öljyjä tai puolisynteettisiä öljyjä.
Rasvaa : Rasvaa käytetään usein laakereissa hitailla nopeuksilla tai joissa öljyvoitelu ei ole mahdollista. Se tarjoaa paremmat tiivistysominaisuudet ja voi tarjota pidemmän voitelun tietyissä olosuhteissa.
Kuivavoitelu : Joissakin sovelluksissa, joissa perinteisiä voiteluaineita ei voida käyttää, käytetään kuivia voitelumateriaaleja, kuten PTFE (polytetrafluorieteeni) tai MoS₂ (molybdeenidisulfidi) pinnoitteita. Näitä voiteluaineita käytetään usein elintarvikkeiden jalostuksessa, puhdastiloissa tai muissa ympäristöissä, joissa märkävoitelu voi olla haitallista.
7.3 Tarkastus ja vaihto
Säännöllinen tarkastus ja huolto ovat välttämättömiä bimetallikomposiittilaakerien jatkuvan toiminnan varmistamiseksi. Ajan myötä parhaimmissakin laakereissa näkyy kulumisen merkkejä, ja oikea-aikainen tarkastus voi estää odottamattomia vikoja.
Kulumisen ja vaurioiden merkkejä
Liiallinen melu tai tärinä : Epätavalliset äänet tai tärinä voivat olla merkki laakerin kulumisesta tai väärästä suunnasta. Näihin merkkeihin tulee puuttua välittömästi lisävaurioiden välttämiseksi.
Näkyviä pintavaurioita : Halkeamat, naarmut tai kulumisjäljet laakeripinnassa ovat selvä osoitus siitä, että laakeri ei enää toimi tehokkaasti. Nämä ongelmat voivat johtua riittämättömästä voitelusta, kohdistusvirheestä tai ylikuormituksesta.
Korkeammat käyttölämpötilat : Merkittävä lämpötilan nousu käytön aikana on toinen merkki siitä, että laakerissa saattaa esiintyä liiallista kitkaa tai kulumista. Tämä voi johtua riittämättömästä voitelusta tai laakeripinnan vaurioitumisesta.
Suositellut vaihtovälit
Bimetallikomposiittilaakerien suositeltu vaihtoväli riippuu sovelluksesta, käyttöolosuhteista ja laakerimateriaalista. Laakerit suuressa kuormituksessa tai korkeissa lämpötiloissa voivat vaatia useammin tarkastuksia ja vaihtoa. Asianmukaisella voitelulla ja huollolla bimetallikomposiittilaakerit voivat kuitenkin usein kestää pitkiä aikoja ennen vaihtoa. Säännöllinen valvonta ja valmistajan ohjeiden noudattaminen auttavat maksimoimaan laakerin käyttöiän ja ehkäisemään odottamattomia seisokkeja.
Edut ja haitat
8.1 Bimetallikomposiittilaakerien edut
Bimetallikomposiittilaakerit tarjoavat useita etuja, joten ne ovat erinomainen valinta sovelluksiin, jotka vaativat korkeaa suorituskykyä ja kestävyyttä. Nämä edut ovat ratkaisevan tärkeitä aloille, kuten autoteollisuudelle, ilmailuteollisuudelle ja raskaalle koneteollisuudelle, joissa luotettavuus ja kustannustehokkuus ovat olennaisia.
Suuri kuormituskyky ja kulutuskestävyys
Yksi bimetallikomposiittilaakereiden tärkeimmistä eduista on niiden suuri kantavuus. Terästausta tarjoaa vankan rakenteellisen tuen, kun taas laakeripinta (usein valmistettu pronssista, alumiinista tai muista materiaaleista) tarjoaa erinomaisen kulutuskestävyyden. Tämä yhdistelmä mahdollistaa laakerin hyvän suorituskyvyn raskaassa kuormituksessa, mikä vähentää kulumisen tai vian riskiä vaativissakin olosuhteissa.
Parempi väsymysvoima
Bimetallikomposiittilaakerit on suunniteltu kestämään toistuvia kuormitusjaksoja, joita tyypillisesti nähdään nopeissa ja suuren kuormituksen sovelluksissa. Materiaalien yhdistelmä parantaa väsymiskestävyyttä, mikä mahdollistaa laakerin luotettavan toiminnan pitkän ajan. Tämä on erityisen tärkeää sovelluksissa, kuten moottorin laakereissa, joissa komponentit altistuvat jatkuvalle rasitukselle.
Kustannustehokkuus
Bimetallikomposiittilaakerit tarjoavat kustannustehokkaan ratkaisun, etenkin kun verrataan täysmetallisiin tai keraamisiin laakereihin. Terästausta on tyypillisesti halvempaa kuin muut materiaalit, ja materiaalien yhdistelmä voi tarjota erinomaisen suorituskyvyn pienemmillä kustannuksilla. Lisäksi bimetallikomposiittilaakerien pitkä käyttöikä ja pienemmät huoltovaatimukset auttavat vähentämään kokonaiskäyttökustannuksia.
8.2 Rajoitukset ja huomiot
Vaikka bimetallikomposiittilaakerit tarjoavat lukuisia etuja, on myös joitain rajoituksia ja huomioita, jotka on otettava huomioon valittaessa niitä tiettyyn sovellukseen.
Korroosiopotentiaali tietyissä ympäristöissä
Pronssin ja alumiinin kaltaisten materiaalien korroosionkestävistä ominaisuuksista huolimatta bimetallikomposiittilaakerit voivat silti olla alttiita korroosiolle tietyissä ympäristöissä. Esimerkiksi altistuminen erittäin happamille tai emäksisille olosuhteille voi johtaa laakerimateriaalin hajoamiseen. Lisäksi sovelluksissa, joissa kosteus tai kemikaalit ovat yleisiä, materiaalien ja pinnoitteiden valintaan on kiinnitettävä erityistä huomiota korroosion estämiseksi.
Valmistuksen monimutkaisuus
Bimetallikomposiittilaakereiden valmistusprosessi voi olla monimutkaisempi ja aikaa vievämpi kuin standardilaakerimalleissa. Kahden eri metallin liittäminen vaatii erikoistekniikoita, kuten päällystystä, diffuusiosidontaa tai räjähdyssitomista, jotta varmistetaan vahva ja luotettava sidos. Tämä monimutkaisuus voi johtaa korkeampiin alkuperäisiin valmistuskustannuksiin ja saattaa vaatia tiukempia laadunvalvontatoimenpiteitä.
Rajoitettu suorituskyky äärimmäisissä ympäristöissä
Vaikka bimetallikomposiittilaakerit toimivat hyvin monissa sovelluksissa, ne eivät välttämättä sovellu erittäin korkeisiin lämpötiloihin tai suuriin nopeuksiin. Äärimmäistä suorituskykyä vaativiin sovelluksiin, kuten joissakin ilmailu- tai korkean suorituskyvyn kilpa-sovelluksissa, erikoismateriaalit, kuten keramiikka tai kehittyneet metalliseokset, saattavat olla sopivampia. Lisäksi bimetallilaakereilla voi olla rajoituksia ympäristöissä, joissa laakerin pinta on alttiina kovalle kulumiselle tai korroosiolle pitkiä aikoja.
Tulevaisuuden trendit bimetallikomposiittilaakereissa
9.1 Materiaaliinnovaatiot
Teollisuuden kehittyessä myös kehittyneiden materiaalien ja tekniikoiden tarve kasvaa. Bimetallikomposiittilaakereiden tulevaisuutta muokkaavat todennäköisesti materiaaliinnovaatiot, jotka tarjoavat paremman suorituskyvyn, pidemmän käyttöiän ja kyvyn kestää äärimmäisiä käyttöolosuhteita.
Uusien seosyhdistelmien kehittäminen
Tutkijat tutkivat jatkuvasti uusia seosyhdistelmiä, jotka voivat edelleen parantaa bimetallikomposiittilaakerien ominaisuuksia. Esimerkiksi seoksia, joilla on parannettu kulutuskestävyys, suurempi väsymislujuus ja parempi korroosionkestävyys, kehitetään. Nämä innovaatiot todennäköisesti pidentävät laakerin käyttöikää ankarissa ympäristöissä, vähentäen toistuvien vaihtojen tarvetta ja parantaen yleistä tehokkuutta.
Erityisesti auto- ja ilmailuteollisuus näkee edistysaskeleita kevyiden seosten yhdistelmissä. Esimerkiksi kehittyneiden alumiiniseosten käyttöä voitaisiin lisätä, sillä ne tarjoavat sekä lujuutta että vähemmän painoa, mikä tekee niistä ihanteellisia korkean suorituskyvyn ajoneuvoihin ja lentokoneisiin.
Edistyneiden pinnoitteiden käyttö
Toinen lupaava trendi on kehittyneiden pinnoitteiden kehittäminen bimetallikomposiittilaakereille. Nämä pinnoitteet voivat parantaa laakerin pinnan kulutuskestävyyttä, korroosiosuojaa ja voitelukykyä, mikä pidentää käyttöikää ja parantaa suorituskykyä. Uusia pinnoitteita, kuten timanttimainen hiili (DLC) tai keraamiset pinnoitteet, voitaisiin ottaa käyttöön parantamaan laakerin kykyä toimia äärimmäisissä kuormiuksissa ja lämpötiloissa.
9.2 Suunnittelun ja valmistuksen edistyminen
Valmistusteknologian kehittyessä on mahdollisuuksia parantaa sekä bimetallikomposiittilaakerien suunnittelua että tuotantoprosesseja, mikä johtaa tehokkaampiin, kustannustehokkaampiin ja suorituskykyisempiin tuotteisiin.
Optimoidut laakerimallit
Tulevat edistysaskeleet laskennallisissa suunnittelu- ja simulointityökaluissa voivat johtaa optimoituihin laakerigeometrioihin, jotka jakavat paremmin kuormia ja vähentävät kulumista. Simulaatioohjelmiston avulla valmistajat voivat testata erilaisia laakerimalleja ennen tuotantoa, jolloin voidaan kehittää entistä tehokkaammin ja pitkäikäisemmin toimivia laakereita.
Esimerkiksi pinnan teksturoinnin parantaminen ja monikerroksisten mallien sisällyttäminen voisi auttaa saavuttamaan paremman voitelun pysyvyyden ja vähentämään kitkaa entisestään. Lisäksi mallit, jotka mahdollistavat itsevoitelun tai sisältävät uria voiteluaineen tehokkaampaan jakautumiseen, voivat yleistyä.
Parannetut valmistusprosessit
Bimetallikomposiittilaakerien valmistuksen tulevaisuus hyötyy myös lisäainevalmistuksen (3D-tulostus) ja tarkkuusvalujen edistymisestä. Nämä tekniikat voisivat mahdollistaa monimutkaisempien laakerirakenteiden luomisen tarkemmilla toleransseilla, mikä parantaa suorituskykyä ja vähentää materiaalihukkaa.
Lisäksi automaation ja robotiikan parantuessa laakerituotannon tehokkuus voi kasvaa, mikä johtaa kustannusten alenemiseen ja nopeampiin läpimenoaikoihin. Nämä edistysaskeleet voisivat tehdä korkean suorituskyvyn laakereista edullisempia ja saatavilla useammille teollisuudenaloille.
Tapaustutkimukset
10.1 Tapaustutkimus 1: Autoteollisuuden sovellus
Yksityiskohtainen esimerkki bimetallilaakereista moottorissa
Bimetallikomposiittilaakereita käytetään yleisesti automoottoreissa, koska ne kestävät suuria kuormia ja vähentävät kitkaa. Tässä tapaustutkimuksessa tarkastellaan bimetallikomposiittilaakereiden roolia polttomoottorin kampiakselissa ja kiertokangessa.
Tausta
Kampiakseli ja kiertokanki ovat kaksi kriittistä komponenttia moottorin voimansiirrossa. Ne kokevat suuren mekaanisen rasituksen moottorin toimiessa, kun kampiakseliin kohdistuu syklisiä kuormituksia männistä ja kiertokangas siirtää nämä voimat kampiakselille. Näissä osissa käytettyjen laakerien on siksi kestettävä äärimmäisiä voimia ja minimoida kitka ja kuluminen.
Haasteet
Ensisijainen haaste näille laakereille on intensiivisen paineen ja kitkan hallinta moottorin käytön aikana. Perinteiset laakerit kuluvat usein nopeasti, etenkin moottoriympäristölle tyypillisissä korkeissa nopeuksissa ja lämpötiloissa. Tämä voi johtaa kalliiseen ylläpitoon ja moottorin suorituskyvyn heikkenemiseen.
Ratkaisu
Bimetallikomposiittilaakerit, erityisesti terästaustaiset pronssilaakerit, tarjoavat tarvittavan lujuuden ja kestävyyden näille korkean jännityksen komponenteille. Terästausta antaa tarvittavan rakenteellisen tuen, kun taas pronssinen laakerikerros varmistaa erinomaisen kulutuskestävyyden ja kitkan vähentämisen. Tämä yhdistelmä pidentää merkittävästi laakerien käyttöikää, vähentää vikariskiä ja parantaa moottorin yleistä suorituskykyä.
Tulokset
Bimetallikomposiittilaakereiden käyttö kampiakselissa ja kiertokangessa on parantanut moottorin tehokkuutta, vähentänyt polttoaineen kulutusta ja pidentänyt moottorin yleistä käyttöikää. Laakereiden kyky vähentää kitkaa on myös johtanut tasaisempaan moottorin toimintaan, mikä on johtanut vähemmän lämmöntuotantoon ja ajoneuvon hiljaisempaan ajoon.
10.2 Tapaustutkimus 2: Teollinen sovellus
Yksityiskohtainen esimerkki bimetallilaakereista raskaissa koneissa
Rakentamisessa ja kaivostoiminnassa käytettävät raskaat koneet toimivat joissakin haastavimmista ympäristöistä. Nämä koneet ovat alttiina äärimmäisille kuormituksille, lialle, pölylle ja korkealle tärinälle. Tällaisissa vaativissa olosuhteissa laakereiden suorituskyky ja kestävyys ovat ratkaisevan tärkeitä koneen toimivuuden ylläpitämiseksi ja seisokkien minimoimiseksi.
Tausta
Kaivossovelluksessa suuria kaivinkoneita käytetään maan kaivamiseen ja siirtämiseen avolouhoksissa. Varustus sisältää pyörivän kauhan ja puomin, jotka tukevat järeät laakerit. Näihin laakereihin kohdistuu suuria säteittäisiä ja aksiaalisia kuormia sekä altistuminen lialle, pölylle ja kosteudelle, mikä voi kiihdyttää kulumista ja johtaa toistuviin laakerien rikkoutumiseen.
Haasteet
Ankara käyttöympäristö yhdistettynä jatkuvaan liikkeeseen ja raskaaseen kuormitukseen muodostaa merkittävän haasteen laakerimateriaaleille. Tässä sovelluksessa laakerien on kestettävä äärimmäisiä paineita, mutta myös lian ja veden aiheuttama saastuminen, mikä voi johtaa ruosteeseen ja korroosioon, jos niitä ei suojata kunnolla.
Ratkaisu
Terästaustaiset pronssiset laakerit valittiin tähän sovellukseen niiden erinomaisen kulutuskestävyyden ja kyvyn käsitellä suuria radiaalikuormia vuoksi. Lisäksi pronssikerros tarjoaa hyvän korroosionkestävyyden, mikä on välttämätöntä laakerien suojaamiseksi kaivosympäristön elementeiltä. Suorituskyvyn parantamiseksi edelleen voiteluurat sisällytettiin laakerin rakenteeseen, jotta varmistetaan jatkuva voiteluaineen saanti myös pölyisissä ja korkeapaineisissa olosuhteissa.
Tulokset
Bimetallikomposiittilaakereiden käyttö näissä kaivoskoneissa vähensi seisokkeja ja huoltokustannuksia. Laakerit kestivät raskaita kuormituksia ja äärimmäisiä olosuhteita huomattavasti vähemmän kulumalla kuin perinteiset laakerit. Voiteluurat varmistivat laakerien sujuvan toiminnan myös liassa ja kosteudessa, mikä pidensi niiden käyttöikää.
Johtopäätös
11.1 Yhteenveto avainkohdista
Bimetallikomposiittilaakerit tarjoavat tehokkaan ratkaisun korkean suorituskyvyn sovelluksiin useilla eri aloilla. Yhdistämällä teräksen lujuuden pehmeämpien metallien, kuten pronssin tai alumiinin, kulutuskestävyyteen ja voiteluominaisuuksiin, nämä laakerit tarjoavat erinomaisen kestävyyden, suuren kuormituskyvyn ja väsymyksenkestävyyden. Jotkut bimetallikomposiittilaakerien tärkeimmistä eduista ovat:
Suuri kuormituskapasiteetti : Terästausta tarjoaa tarvittavan lujuuden kestämään raskaita kuormia, kun taas laakerikerros kestää kitkaa ja kulutuskestävyyttä.
Kulutuskestävyys : Laakerimateriaalin koostumus, usein pronssi tai alumiini, tarjoaa erinomaisen kulutuskestävyyden jopa haastavissa ympäristöissä.
Korroosionkestävyys : Bimetallikomposiittilaakerit on usein suunniteltu korroosiota kestävistä materiaaleista, joten ne ovat ihanteellisia käytettäväksi ympäristöissä, joissa altistuminen kosteudelle tai kemikaaleille on huolestuttavaa.
Väsymys Vahvuus : Nämä laakerit on suunniteltu kestämään toistuvaa kuormitusta ilman vaurioita, joten ne sopivat vaativaan, pitkäaikaiseen käyttöön.
Bimetallikomposiittilaakereita käytetään laajalti auto-, teollisuus- ja ilmailusovelluksissa, mikä edistää koneiden ja ajoneuvojen pitkäikäisyyttä ja tehokkuutta.
11.2 Viimeiset ajatukset
Kun valitset laakerin tiettyyn käyttötarkoitukseen, on tärkeää ottaa huomioon ympäristötekijät, kuormitusvaatimukset ja komponentin haluttu käyttöikä. Bimetallikomposiittilaakerit tarjoavat tasapainon lujuuden, kestävyyden ja kulutuskestävyyden välillä, mikä tekee niistä vankan valinnan useille eri teollisuudenaloille. On kuitenkin tärkeää ottaa huomioon korroosiopotentiaali tietyissä ympäristöissä ja niiden valmistusprosessien monimutkaisuus.
Teollisuuden kehittyessä bimetallikomposiittilaakereiden tulevaisuus näyttää lupaavalta, sillä materiaalien, pinnoitteiden ja valmistusprosessien edistysaskeleet johtavat tehokkaampiin, kustannustehokkaampiin ja korkean suorituskyvyn tuotteisiin. Uusien metalliseosten jatkuva kehittäminen ja edistyneiden valmistustekniikoiden integrointi todennäköisesti parantavat entisestään bimetallikomposiittilaakereiden ominaisuuksia ja tekevät niistä entistä sopivampia erilaisiin vaativiin sovelluksiin.
Yhteenvetona voidaan todeta, että oikean bimetallikomposiittilaakerin valitseminen sovellukseesi edellyttää perusteellista ymmärrystä käyttöolosuhteista ja materiaaliominaisuuksista. Oikein asennuksen, huollon ja voitelun avulla bimetallikomposiittilaakerit voivat tarjota pidemmän käyttöiän ja luotettavan suorituskyvyn, mikä vähentää toistuvien vaihtojen tarvetta ja minimoi seisokkeja.
