Laakerit ovat ratkaisevassa roolissa mekaanisissa järjestelmissä mahdollistamalla sujuvan ja tehokkaan liikkeen liikkuvien osien välillä. Ne ovat olennaisia komponentteja erilaisissa sovelluksissa autojen moottoreista ilmailukoneisiin, joissa ne minimoivat kitkaa ja kulumista ja parantavat siten järjestelmän yleistä suorituskykyä ja käyttöikää. Laakerit vähentävät kitkaa liikkuvien osien välillä, tukevat pyörimis- ja lineaarisia liikkeitä, ja ne kestävät erilaisia kuormia, mukaan lukien säteittäiset ja aksiaaliset voimat.
Eri tyyppisten laakereiden joukossa kaksi keskeistä luokkaa nousevat usein esille keskusteluissa: itsevoitelevat laakerit ja rajavoidellut laakerit. Jokainen tyyppi on suunniteltu ainutlaatuisilla ominaisuuksilla, jotka vastaavat erityisvaatimuksia, kuten kitkan vähentäminen, kulumisen minimoiminen ja hyvä suorituskyky haastavissa olosuhteissa.
Itsevoitelevat laakerit on suunniteltu toimimaan ilman ulkoista voitelua. Ne käyttävät sisäisiä voiteluaineita, jotka on upotettu laakerimateriaaliin, mikä tekee niistä ihanteellisia sovelluksiin, joissa jatkuva voitelu on vaikeaa tai epäkäytännöllistä. Toisaalta rajavoitelulaakerit luottavat ulkoiseen voiteluaineeseen muodostaen ohuen kalvon laakeripintojen väliin, mikä vähentää kitkaa ja kulumista.
Tärkeimmät erot itsevoitelevien ja rajavoideltujen laakereiden välillä ovat niiden voitelumenetelmä, kantavuus, huoltotarpeet ja ihanteelliset käyttöolosuhteet. Näiden erojen ymmärtäminen on olennaista oikean laakerityypin valinnassa erityisten sovellusvaatimusten perusteella.

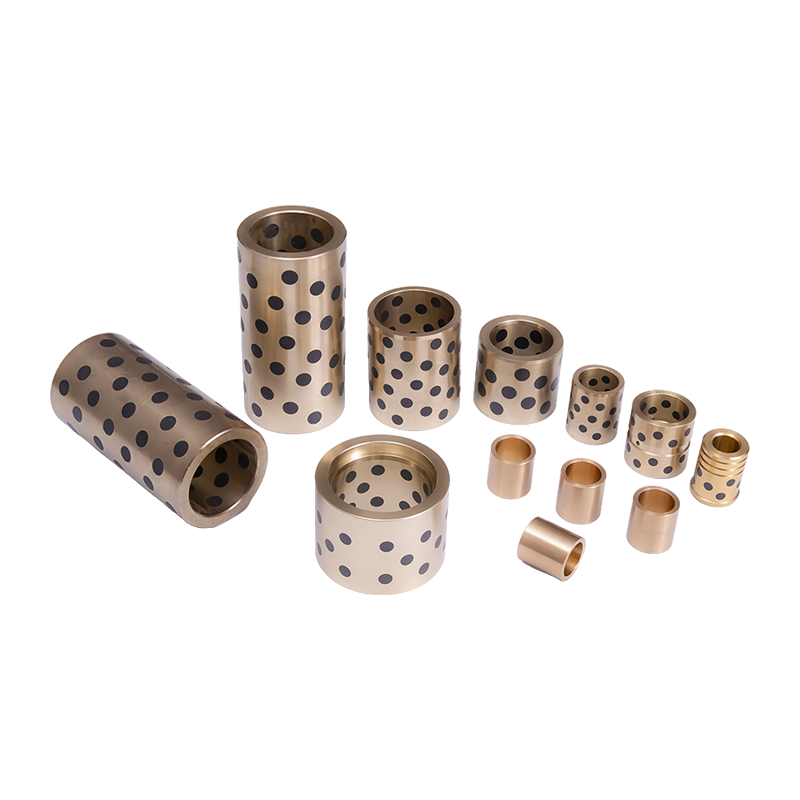

Ymmärtäminen Itsevoitelevat laakerit
Määritelmä ja toimintaperiaate
Itsevoitelevat laakerit ovat laakerityyppejä, jotka toimivat ilman ulkoista voitelua. Sen sijaan, että luottaisimme ulkoiseen öljyn tai rasvan syöttöön, nämä laakerit käyttävät itse laakerimateriaaliin upotettua voiteluainetta. Voiteluainetta vapautuu tyypillisesti asteittain ajan kuluessa, jolloin muodostuu ohut jatkuva voitelukalvo, joka vähentää kitkaa laakeripintojen välillä.
Itsevoitelevissa laakereissa käytetyt materiaalit on suunniteltu säilyttämään voiteluaineen ja varmistamaan tehokkaan toiminnan myös ilman ulkopuolista rasvaa tai öljyä. Yleisiä materiaaleja ovat mm PTFE (polytetrafluorieteeni) , sintrattu pronssi , ja grafiitti , joilla on itsevoitelevia ominaisuuksia, jotka estävät kulumista ja varmistavat tasaisen liikkeen. Näillä materiaaleilla on myös erinomainen lämmön- ja korroosionkestävyys, mikä tekee niistä sopivia ankariin ympäristöihin.
Edut
1. Huoltovapaa toiminta : Yksi itsevoitelevien laakereiden merkittävimmistä eduista on, että ne vaativat vähän tai ei ollenkaan huoltoa. Koska ne eivät tarvitse ulkoista voitelua, ne vähentävät säännöllisten voitelutarkastusten ja huollon tarvetta. Tämä ominaisuus on erityisen arvokas sovelluksissa, joissa ylläpito on vaikeaa tai aikaa vievää.
2.Soveltuvuus vaikeapääsyisille alueille : Monissa mekaanisissa järjestelmissä, erityisesti monimutkaisissa tai suljetuissa koneissa, ulkoinen voitelu voi olla vaikeaa tai mahdotonta käyttää. Itsevoitelevat laakerit ovat ihanteellisia tällaisiin tilanteisiin, koska ne toimivat ilman ulkoisten öljytysjärjestelmien tarvetta.
3. Vähentynyt kitka ja kuluminen : Näissä laakereissa käytettyjen materiaalien itsevoitelevat ominaisuudet vähentävät kitkaa ja kulumista merkittävästi, mikä mahdollistaa tasaisemman toiminnan ja pidemmän käyttöiän laakerille ja koko järjestelmälle.
4. Kyky toimia ankarissa ympäristöissä : Itsevoitelevat laakerit kestävät äärimmäisiä käyttöolosuhteita, kuten korkeita lämpötiloja, syövyttäviä ympäristöjä ja suuren kuormituksen sovelluksia. Upotetut voiteluaineet varmistavat, että laakerit toimivat edelleen tehokkaasti tällaisissa olosuhteissa, mikä tekee niistä erinomaisen valinnan haastaviin ympäristöihin.
Haitat
1. Pienennä kuormituskapasiteettia : Muihin laakerityyppeihin verrattuna itsevoitelevilla laakereilla on tyypillisesti pienempi kantokyky. Tämä tarkoittaa, että ne eivät ehkä sovellu raskaisiin sovelluksiin, joissa on suuri kuormitus.
2. Nopeusrajoitukset : Itsevoitelevissa laakereissa on usein nopeusrajoituksia niiden voitelujärjestelmän luonteen vuoksi. Vaikka ne pystyvät käsittelemään kohtalaisia nopeuksia, ne eivät ehkä toimi yhtä hyvin erittäin suurilla nopeuksilla verrattuna rajavoideltuihin laakereihin.
3. Korkeammat alkukustannukset : Itsevoitelevien laakereiden luomiseen liittyvät materiaalit ja suunnittelu voivat johtaa korkeampiin alkukustannuksiin. Ajan myötä vähentynyt huolto- ja voitelutarve voi kuitenkin kompensoida nämä alkukustannukset.
Yleiset sovellukset
Itsevoitelevia laakereita käytetään laajasti teollisuudessa, jossa jatkuva voitelu on vaikeaa tai ei-toivottua, sekä sovelluksissa, joissa luotettavuus ja vähäinen huoltotarve ovat tärkeitä. Jotkut yleisimmistä sovelluksista ovat:
Ilmailu : Käytetään lentokoneissa ja avaruusalusten osissa, joissa kyky toimia ilman ulkoista voitelua on kriittinen.
Autoteollisuus : Löytyy useista auton osista, kuten istuimen säätimistä, ikkunamekanismeista ja moottorin osista.
Elintarvikkeiden jalostuslaitteet : Käytetään elintarvikekoneissa, joissa ulkoisten voiteluaineiden saastuminen voi olla ongelma.
Tekstiilikoneet : Käytetään usein tekstiilikoneissa, joissa tarkkuus ja minimaaliset seisokit ovat tärkeitä tekijöitä.
Ymmärtäminen Rajavoideltu laakerit
Määritelmä ja toimintaperiaate
Rajavoidellut laakerit toimivat eri periaatteella kuin itsevoitelevat laakerit. Sen sijaan, että luottaisivat sisäiseen voiteluaineeseen, rajavoidellut laakerit vaativat ulkoisen voitelujärjestelmän, kuten öljyn tai rasvan, kitkan ja kulumisen vähentämiseksi. Voiteluaine muodostaa ohuen kalvon laakeripintojen väliin, jolloin ne liukuvat tasaisesti toisiaan vasten.
Rajavoiteluskenaariossa voiteluainekalvo ei useinkaan ole tarpeeksi paksu erottaakseen täysin laakeripinnat, mikä tarkoittaa, että pintojen välinen kosketus tapahtuu mikroskooppisella tasolla. Tämän seurauksena tämän tyyppistä voitelua käytetään tyypillisesti olosuhteissa, joissa täysi hydrodynaaminen voitelu (johon sisältyy paksumpi voiteluainekalvo) ei ole mahdollista, kuten suuren kuormituksen tai hitaiden nopeuksien sovelluksissa. Voiteluaineiden lisäaineet tehostavat edelleen voiteluprosessia ja tarjoavat lisäsuojaa kulumista, hapettumista ja korroosiota vastaan.
Edut
1.Suuri kuormituskapasiteetti : Rajavoidellut laakerit on suunniteltu kestämään suurempia kuormia kuin itsevoitelevat laakerit. Ulkoinen voitelujärjestelmä mahdollistaa tasaisemman ja luotettavamman voiteluaineen kalvon laakeripintojen väliin, mikä mahdollistaa laakerin kantavan raskaampia kuormia ilman liiallista kulumista tai vikaa.
2.Sopii nopeisiin sovelluksiin : Nämä laakerit sopivat hyvin suuriin nopeuksiin. Niin kauan kuin voitelu on ylläpidetty ja järjestelmä huollettu asianmukaisesti, rajavoidellut laakerit voivat toimia tehokkaasti suuremmilla nopeuksilla kuin itsevoitelevat laakerit, mikä tekee niistä ihanteellisia sovelluksiin, kuten sähkömoottoreihin ja vaihteistoihin.
3. Pienemmät kustannukset : Yleensä rajavoidellut laakerit ovat halvempia kuin itsevoitelevat laakerit, erityisesti suurissa kuormissa ja nopeissa sovelluksissa. Kustannussäästöt syntyvät yksinkertaisempien materiaalien käytöstä ja ulkopuolisesta voitelusta, joka on helpompi hankkia ja huoltaa.
Haitat
1. Vaatii säännöllistä huoltoa ja voitelua : Yksi rajavoideltujen laakereiden suurimmista haitoista on jatkuvan huollon tarve. Ulkoinen voitelu on tarkastettava, täydennettävä ja vaihdettava säännöllisesti, jotta varmistetaan, että laakerit toimivat edelleen tehokkaasti. Tämä voi lisätä yleisiä käyttökustannuksia ja seisokkeja.
2. Suurempi kitka ja kuluminen : Vaikka rajavoidellut laakerit ovat tehokkaita, niillä on yleensä suurempi kitka verrattuna itsevoiteleviin laakereihin, koska voitelukalvo ei välttämättä aina ole tarpeeksi paksu erottamaan laakeripinnat kokonaan toisistaan. Tämä voi aiheuttaa enemmän kulumista ajan myötä, erityisesti äärimmäisissä käyttöolosuhteissa.
3. Alttia kontaminaatiolle : Rajavoideltujen laakerien ulkoinen voitelu tekee niistä alttiimpia kontaminaatiolle. Voiteluaineessa oleva pöly, lika tai roskat voivat heikentää laakerin suorituskykyä, mikä johtaa lisääntyneeseen kitkaan, kulumiseen ja mahdolliseen vikaan, jos sitä ei käsitellä oikein.
Yleiset sovellukset
Rajavoideltuja laakereita käytetään usein sovelluksissa, joissa vaaditaan suuria kuormia ja nopeuksia ja joissa voitelujärjestelmän säännöllinen huolto on hallittavissa. Jotkut yleisimmistä sovelluksista ovat:
Moottorit : Löytyy polttomoottoreista, joissa nopea toiminta ja säännöllisen voitelun tarve ovat ratkaisevan tärkeitä suorituskyvyn ja pitkäikäisyyden kannalta.
Vaihteistot : Käytetään mekaanisissa vaihteistoissa, joissa tasainen liike vaihtelevilla nopeuksilla ja kuormituksilla on välttämätöntä.
Raskaat koneet : Löytyy raskaista koneista, kuten kaivoslaitteista, rakennuskoneista ja teollisuuspuristimista, joissa vallitsevat suuret kuormitukset ja vaativat olosuhteet.
Tärkeimmät erot itsevoitelevien ja rajavoideltujen laakerien välillä
Voitelumenetelmä
Itsevoitelevat laakerit : Näissä laakereissa käytetään laakerimateriaaliin upotettua sisäistä voiteluainetta. Voiteluainetta vapautuu vähitellen ajan myötä, mikä vähentää kitkaa ja kulumista ilman ulkoisia voitelujärjestelmiä. Tämä tekee niistä huoltovapaita tai vähän huoltoa vaativia, koska ne eivät tarvitse säännöllistä öljyn tai rasvan täyttöä.
Rajavoideltu laakerit : Sitä vastoin rajavoidellut laakerit käyttävät ulkopuolista voiteluainetta, kuten öljyä tai rasvaa, luoden ohuen kalvon laakeripintojen väliin. Voiteluainetta on lisättävä ja huollettava säännöllisesti laakerin tehokkaan toiminnan varmistamiseksi.
Kuormituskapasiteetti
Itsevoitelevat laakerit : Yleensä näillä laakereilla on pienempi kantokyky verrattuna rajavoideltuihin laakereihin. Itsevoitelevien laakereiden materiaali ja voitelujärjestelmä on optimoitu kevyempään tai kohtalaiseen kuormitukseen ja sovelluksiin, joissa tilarajoitukset tai huoltovapaa toiminta ovat etusijalla.
Rajavoideltu laakerit : Nämä laakerit kestävät huomattavasti suurempia kuormia. Ulkoinen voitelujärjestelmä auttaa luomaan paksumman voiteluainekalvon, jolloin laakerit kantavat raskaampia kuormia ilman ylikuumenemisen tai liiallisen kulumisen vaaraa.
Huoltovaatimukset
Itsevoitelevat laakerit : Nämä laakerit vaativat vähän tai ei lainkaan huoltoa, koska voiteluaine on sisäinen ja itsenäinen. Ne sopivat ihanteellisesti sovelluksiin, joissa ulkoinen voitelu on vaikeaa tai epäkäytännöllistä, kuten ankarissa ympäristöissä tai joissa säännöllinen huolto ei ole mahdollista.
Rajavoideltu laakerit : Säännöllinen huolto on välttämätöntä rajavoideltuille laakereille. Ulkoinen voiteluaine on tarkastettava ja vaihdettava säännöllisesti oikean toiminnan varmistamiseksi. Tämä voi vaatia enemmän aikaa ja vaivaa, mutta tarjoaa joustavuutta voitelun säätämisessä käyttöolosuhteiden mukaan.
Kitka ja kuluminen
Itsevoitelevat laakerit : Näissä laakereissa oleva itsenäinen voiteluaine vähentää merkittävästi kitkaa ja kulumista, mikä tarjoaa tasaisemman toiminnan ja pidemmän käyttöiän. Ne on suunniteltu minimoimaan pintakosketus, mikä johtaa alhaisempiin kitkakertoimiin verrattuna rajavoideltuihin laakereihin.
Rajavoideltu laakerit : Näissä laakereissa on tyypillisesti suurempi kitka ja kuluminen, koska voitelukalvo ei välttämättä ole tarpeeksi paksu erottaakseen laakeripinnat kokonaan. Tämän seurauksena ne saattavat vaatia useammin huoltoa ja niiden käyttöikä voi olla lyhyempi tietyissä olosuhteissa.
Käyttöolosuhteet
Itsevoitelevat laakerit : Ihanteellinen hitaisiin tai keskinopeisiin sovelluksiin ympäristöissä, joissa ulkoinen voitelu on vaikeaa tai ei-toivottua. Ne ovat erinomaisia ankarissa olosuhteissa, kuten äärimmäisissä lämpötiloissa, syövyttävissä ympäristöissä tai kun laakeri on paikassa, johon on vaikea päästä käsiksi voitelutarkoituksiin.
Rajavoideltu laakerit : Soveltuu parhaiten suuriin ja nopeisiin sovelluksiin, joissa ulkoinen voitelu on helposti hallittavissa. Nämä laakerit toimivat hyvin vaihtelevissa kuormitusolosuhteissa, mutta vaativat säännöllistä huomiota voitelujärjestelmän asianmukaisen toiminnan varmistamiseksi.
Oikean laakerin valinta
Huomioon otettavat tekijät
Kun valitset sopivaa laakeria tiettyyn käyttötarkoitukseen, on otettava huomioon useita tekijöitä optimaalisen suorituskyvyn, kestävyyden ja tehokkuuden varmistamiseksi. Keskeisiä tekijöitä ovat:
1. Latausvaatimukset:
Raskaissa tai suuressa kuormituksessa oleviin sovelluksiin rajavoidellut laakerit ovat usein parempi valinta niiden suuremman kantavuuden vuoksi. Itsevoitelevat laakerit sen sijaan sopivat paremmin kevyempiin kuormiin.
2. Nopeusvaatimukset:
Itsevoitelevissa laakereissa on tyypillisesti nopeusrajoituksia, eivätkä ne välttämättä toimi hyvin suurissa nopeuksissa. Rajavoideltut laakerit sopivat paremmin suuriin nopeuksiin, kunhan voitelu säilyy.
3. Käyttöympäristö:
Jos sovellus toimii ankarissa tai vaikeapääsyisissä ympäristöissä (esim. äärimmäisissä lämpötiloissa, syövyttävissä olosuhteissa tai tiiviissä ympäristössä), itsevoitelevat laakerit ovat edullisempia, koska ne eivät vaadi ulkoista voitelua.
4.Ylläpitoominaisuudet:
Mieti, kuinka paljon ylläpitoa sovellus voi tukea. Itsevoitelevat laakerit ovat ihanteellisia, kun vaaditaan vain vähän huoltoa, kun taas rajavoidellut laakerit vaativat voitelujärjestelmän säännöllistä huoltoa.
5. Kustannukset:
Budjettirajoitukset vaikuttavat usein valintaprosessiin. Itsevoitelevat laakerit ovat aluksi kalliimpia erikoismateriaaliensa vuoksi, mutta niiden alhaiset huoltokustannukset voivat tarjota pitkän aikavälin säästöjä. Rajavoidellut laakerit ovat yleensä edullisempia etukäteen, mutta säännöllisen huollon kustannukset on otettava huomioon.
Päätösmatriisi
Seuraava päätösmatriisi tiivistää itsevoitelevien ja rajavoideltujen laakerien edut ja haitat eri sovelluksiin:
| tekijä | Itsevoitelevat laakerit | Rajavoideltu laakerit |
| Kuormituskapasiteetti | Pienempi kantavuus | Suurempi kantavuus |
| Nopeus | Kohtalaiset nopeusrajoitukset | Soveltuu nopeisiin sovelluksiin |
| Huolto | Vähän tai ei vaadi huoltoa | Vaatii säännöllistä voiteluhuoltoa |
| Toimintaympäristö | Ihanteellinen ankariin tai suljettuihin ympäristöihin | Soveltuu kontrolloituihin ympäristöihin, joissa on säännöllinen voitelu |
| Kustannukset | Korkeammat alkukustannukset, alhainen pitkäaikainen huolto | Pienemmät alkukustannukset, korkeammat pitkän aikavälin ylläpitokustannukset |
| Kitka ja kuluminen | Pienempi kitka ja kuluminen | Suurempi kitka ja kuluminen ulkoisen voitelun vuoksi |
Tämä matriisi auttaa tekemään tietoisen päätöksen järjestelmän toiminnallisten tarpeiden perusteella.
Mahdolliset tuotteet
Itsevoitelevat laakerit
1.GGB-MEGALIFE XT:
Tämä laakeri on suunniteltu vaativiin sovelluksiin, jotka vaativat poikkeuksellista kulutuskestävyyttä ja suorituskykyä suurilla kuormituksilla ja nopeuksilla. Se tarjoaa itsevoitelevien materiaalien yhdistelmän, joka vähentää kitkaa ja pidentää käyttöikää, mikä tekee siitä ihanteellisen teollisuuden, kuten ilmailu-, auto- ja teollisuuskoneteollisuudessa.
2.SKF TX -sarja:
SKF TX -sarja koostuu komposiittikuivista liukulaakereista, jotka toimivat huoltovapaasti ja tarjoavat erinomaisen korroosionkestävyyden. Nämä laakerit sopivat ympäristöihin, joissa voitelu on vaikeasti levitettävä tai ylläpidettävä, kuten elintarvike- tai tekstiilikoneissa, mutta ne tarjoavat silti luotettavan suorituskyvyn.
3. Saint-Gobain NORGLIDE:
Nämä erikoislaakerit on suunniteltu minimoimaan melua ja tärinää sovelluksissa, joissa hiljainen toiminta on ratkaisevan tärkeää. Niitä käytetään laajalti autoteollisuudessa ja teollisuudessa, ja ne tarjoavat pitkäkestoista suorituskykyä vaativissa ympäristöissä, joissa perinteinen voitelu olisi tehotonta.
4.Igus Iglidur:
Iglidur-sarja tarjoaa laajan valikoiman muovilaakereita, jotka tunnetaan kestävyydestään ja vähäisestä kitkaominaisuuksistaan. Nämä laakerit sopivat erilaisiin teollisiin sovelluksiin, joissa tarvitaan pitkäkestoista suorituskykyä ja voitelu on vaikea levittää tai ylläpitää.
5. Thomsonin lineaarilaakerit:
Nämä laakerit on suunniteltu lineaarisiin liikesovelluksiin ja tarjoavat tasaisen ja tarkan liikkeen. Itsevoitelevilla ominaisuuksilla ne sopivat ihanteellisesti robotiikkaan ja automaatioon, joissa vaaditaan sekä suurta tarkkuutta että vähän huoltoa.
Rajavoideltu laakerit
1. Timken kartiorullalaakerit:
Timkenin kartiorullalaakereita, jotka tunnetaan kyvystään käsitellä suuria kuormia ja tarjota kestävyyttä, käytetään yleisesti raskaassa käytössä olevissa koneissa ja autoissa. Niiden rakenne mahdollistaa sekä radiaali- että aksiaalikuormien tehokkaan käsittelyn.
2.NSK kuulalaakerit:
NSK:n tarkkuuskuulalaakerit on suunniteltu suuriin nopeuksiin, joissa kitka on pienempi. Niitä käytetään laajalti erilaisissa sovelluksissa, kuten sähkömoottoreissa, sähkötyökaluissa ja autojen komponenteissa, ja ne tarjoavat korkean suorituskyvyn ja luotettavuuden.
3. FAG pallomaiset rullalaakerit:
Nämä itsekohdistuvat laakerit on suunniteltu kestämään suuria kuormia ja kohdistusvirheitä, joten ne sopivat ihanteellisesti sovelluksiin, joissa tarkkaa kohdistusta on vaikea ylläpitää. Niitä käytetään yleisesti kaivoslaitteissa, teollisuuskoneissa ja rakennusajoneuvoissa.
4.INA neularullalaakerit:
INA:n neularullalaakerit tarjoavat suuren kuormituskapasiteetin kompaktissa rakenteessa, joka on ihanteellinen sovelluksiin, joissa tilaa on rajoitetusti, mutta korkea tarkkuus ja kestävyys ovat välttämättömiä. Näitä laakereita käytetään tyypillisesti auto- ja ilmailusovelluksissa.
5.NTN lieriörullalaakerit:
NTN:n sylinterimäiset rullalaakerit on suunniteltu suurille säteittäisille kuormituksille ja kohtalaisille nopeuksille, joten ne sopivat täydellisesti käytettäväksi vaihteistoissa, sähkömoottoreissa ja muissa mekaanisissa järjestelmissä, jotka vaativat suurta kuormitusta ja minimaalista kitkaa.
Johtopäätös
Molemmat itsevoiteleva ja rajavoideltuja laakereita tarjoavat selkeitä etuja sovelluksen erityisvaatimuksista riippuen. Itsevoitelevat laakerit takaavat huoltovapaan toiminnan, vähentävät kitkaa ja kestävyyttä ankarissa ympäristöissä, joten ne soveltuvat vähäiseen tai kohtalaiseen kuormitukseen. Niissä on kuitenkin rajoituksia kantavuuden, nopeuden ja korkeampien alkukustannusten suhteen.
Toisaalta rajavoideltu laakerit ovat erinomaisia suuren kuormituksen ja nopean käytön sovelluksissa. Ne ovat yleensä halvempia etukäteen, mutta vaativat säännöllistä huoltoa varmistaakseen voitelujärjestelmän oikean toiminnan. Huolimatta niiden kokemasta suuremmasta kitkasta ja kulumisesta, ne ovat edelleen välttämättömiä teollisuudenaloilla, jotka vaativat korkeaa suorituskykyä raskaissa olosuhteissa.
Oikean laakerin valinnassa on otettava huomioon sellaiset tekijät kuin kuormitus, nopeus, käyttöympäristö, huoltomahdollisuudet ja kustannukset. Arvioimalla nämä tekijät huolellisesti yritykset voivat varmistaa, että he valitsevat laakerityypin, joka tarjoaa parhaan suorituskyvyn ja pitkäikäisyyden heidän erityistarpeisiinsa.
