Mitä HZ-EP-tekniikan muovilaakerit ovat

HZ laakerit ovat liukuelementtejä, jotka ovat täynnä EP:n teknisistä arvoista kestomuoveista ruiskuvalu, kuituvahvist ja kiinteillä voiteluainetäytteillä, missä työ sitä vaatii. Koska geometria tulee pikemminkin muotista kuin koneistussyklistä, voimme valmistaa ripoja, laippoja, öljy- tai rasvataskuja, napsautusominaisuudet ja ei-pyöreitä porauksia, jotka olisivat kalliita pronssissa tai teräksessä.

Materiaalimatriisi kuljettaa voiteluainetta, joten laakeri kuivana tai vain rajavoitelulla. Kitka pysyy alhaalla sekä että voideltuissa kunnossa, ja polymeeri sietää kosteaa, suolaista ja lievästi kemiallista ympäristöä, jossa metalliholkki syöpyisi. Matala tiheys vähentää myös pyörivää massaa ja välittyvää melua.

Minne valikoima sopii

• Autojen komponentit — men saranat, polkimen nivelet, salvat ja kytkinkohdat, moottorin kiinnikkeet ja istuimet.
• Teollisuuden koneet — kuljetinkäytöt, pakkaus- ja etiketöintilinjat, nokkaseuraajat ja hitaita pyörivät liitokset.
• Lääketieteelliset ja laboratoriolaitteet — kosteussäädellyt kokoonpanot, sentrifugit ja instrumentit, joissa voiteluaineen saastumista ei voida hyväksyä.
• Maatalous- ja ulkoiluvälineet — nivelpisteet ja nivelet, jotka ovat allttiina pölylle, pesulle ja säälle.

HZ-EP-tuotevalikoimamme

HZ-EP-perhe on koulutustyypin ja asennustavan mukaan, joten projekti sovittaa lähimpään standardigeometriaan ennen kuin työkaluistaan.

Materiaalit ja kriittiset tiedot

Vakio HZ-LIN-kalvot ja tarkkuuslaadut hyödyntävät erittäin lujaa teknistä muovimatriisia, kuten POM tai PA66, kestää mutta mutta täynnä kiinteitä voiteluaineita, kuten PTFE:tä ja grafiittia. Voiteluaineen vapautuu asteittainn aikana, mikä pitää kitkakertoimen alueella 0,05–0,15 noin -40 °C - 120 °C välillä ja tukee dynaamisia PV-arvoja noin 1,5 MPa·m/s asti.

• Staattinen puristuslujuus — noin 120 MPa vahvistetuille kalvolaaduille.

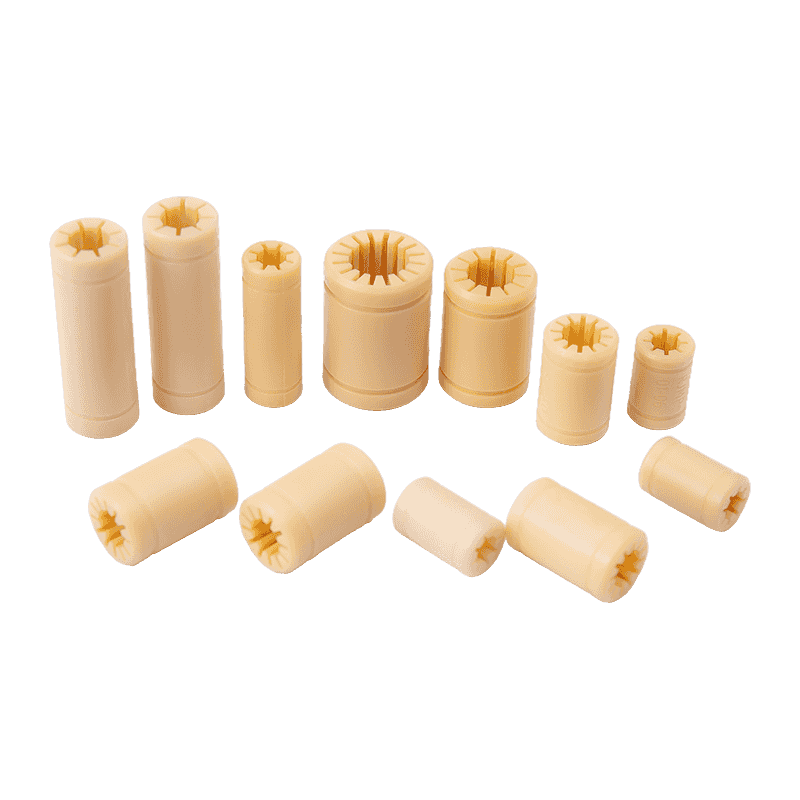

• Tarkkuusreiän toleranssi — HZ-LIN-tarkkuusholkit noin ±0,02 mm:ssä, kun reiän karheus on Ra ≤ 0,8 µm tartuntaliukumisen estämiseksi.
• Kosteuden imeytyminen — alle0,5 % tarkkuusluokassa, pitäen mitatna kosteussäädetyissä laitteissa.
• Sopiva asunto — tarkkuusholkit on mitoitettu H7-koteloihin ja puristusliitosasennukseen.
• Kuormaluokitus —luettelotaulukoissa luetellaan dynaaminen ja staattinen kantavuus porauskokoa kohtaan, LIN-00-20 dynaamisella 1125 N ja staattisella 7875 N.

Koska polymeeri on kemiallisesti inertti ja ei-huokoinen, se kestää hapettumista, laimeille hapoille ja suolalle altistumista, eikä tue kasvua – mikä on olennaista elintarvikkeiden vieressä mikrobioleville ja lääketieteellisille kokoonpanoille. Kovat epäpuhtaudet uppoavat pintaan akselin naarmuuntumisen tapahtuminen.

Nopeus, kuormitus ja lämpökäyttäytyminen

Kestomuovit käyttäytyvät eri tavalla kuin pronssi määrälla. Liukuliitänässä syntyvän lämpö on poistuttava akselin ja kotelon kautta, joten sallittu PV laskee jatkuvan tilan noustessa ja ympäristön lämpötilan lähestyessä materiaalirajaa. Laakeri mitoitetaan siten, että kosketuspainen ja liuku määrän tulo pysyy materiaaliverhon sisällä todellisessa käyttöjaksossa, ei nimellishuipussa.

Mittojen pysyy lämmössä on todellinen etu: polymeeri ei laajene kuin metalli, joten välys pysyy ennustettavissa ja lämpökasvun aiheuttama takaiskuriski pienenee. Rakenne vaimentaa myös harmonista värähtelyä, mikä vähentää melua ja resonanssia tarkkuuskoneissa.

Kokoonpanoasetukset

HZ-EP-perheessä säädämme materiaalilaadun, seinämän paksuuden, reiän toleranssinauhan, laipan muodon, voitelutaskut, tiivistehuulet ja päätyviisteet kokoonpanon mukaan. Tyypillisiä konfigurointia ovat:

• Pohjahartsi ja täyteainepakkaus – täyttämätön, kuituvahvistettu tai kiinteällä voiteluaineella täytetty.
• Reiän ja ulkohalkaisijan toleranssiluokka sovitettu akselin sovitukseen ja kotelon poraukseen.

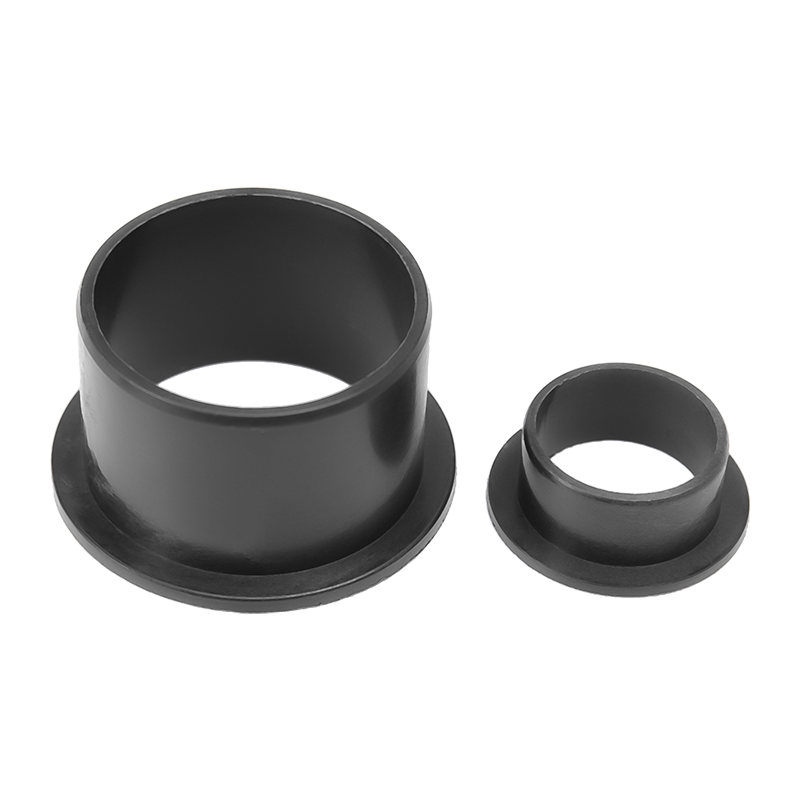

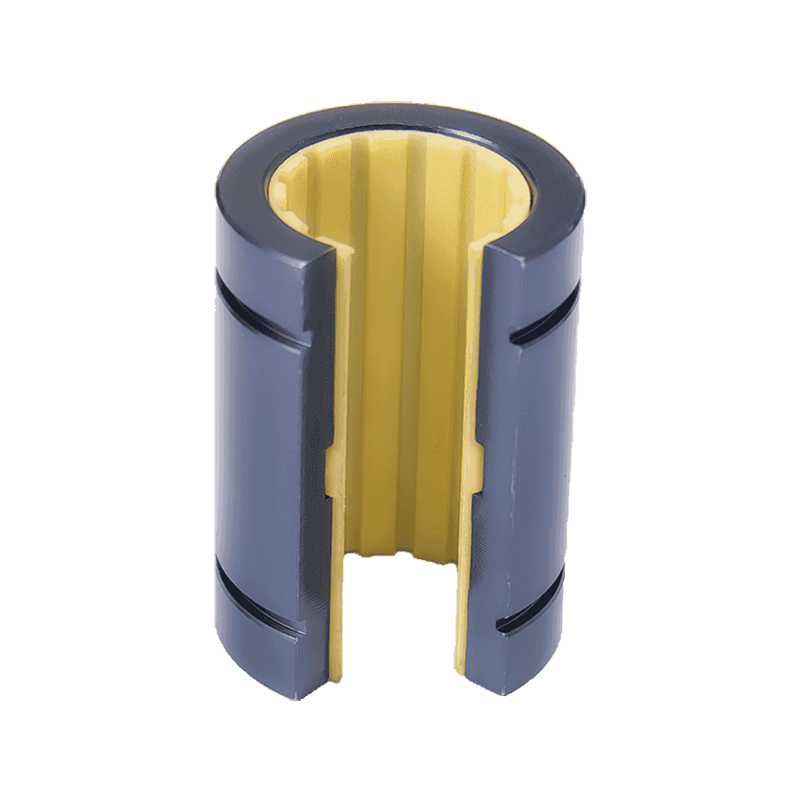

• Tavallinen, laipallinen, tiivistetty tai lineaarinen liukuva geometria.
• Öljyreiät, rasvaurat tai timanttikuviotaskut, joissa rajavoitelu on saatavilla.
• Väri ja merkintä kokoonpanolinjan tunnistamista varten.

Jos luettelon vakiokoko ei sovi, tarkistamme piirustuksen ja vahvistamme, onko olemassa olevaa muottia mukauttaa vai tarvitseko uutta työkalua. Muottityökalut hoidetaan talon sisällä, mikä lyhentää polkua piirtämisestä ensimmäisenä artikkeliin.

Asennus, kokoonpano ja linjaintegrointi

HZ-EP laakerit on suunniteltu suoraviivaiseen puristussovitukseen minimaalisella paineella, mikä vähentää linjan reiän arvostymisen riskiä. Tarkkuusluokat ovat yhteensopivia H7-koteloiden kanssa; Liukukalvolajit pohjareikien kokoonpanopiirroksilla, joten kotelon reikä, uran leveys ja kiinnitysominaisuudet voidaan työstää sopivaksi toimi.

Automaattista sisään kokoonpanoa varten voimme määrittäävientiviistot, pidätysolakkeet ja suuntausominaisuudet sekä mittaraportin, joka tarvitaan puristusvoiman ja iskun asettamiseen. Akselin tarkyllä ​​on yhtä suuri merkitys kuin laakerilla: hiottu, karkaistu akseli Ra 0,2–0,8 µm alueella antaa vakaimman kitkakäyttäytymisen, kun taas erittäin karkeat akselit kiihdyttävät kulumista.

Laadunvalvonta ja hyväksyntä

Tuotanto tapahtuu yli 280 erikoislaitteistolla ja 50 automaattisella tuotantolinjalla, jotka tukevat talon sisäiset muotit ja yli 150 hengen tekninen tiimi. Mittatarkastus kattaa reiän halkaisijan, ulkohalkaisijan, seinämän paksuuden, laipan geometrian ja pituuden sovitun piirustuksen mukaisesti.

• Ensimmäisen tuotteen tarkastus ja mittaraportti erän vapauttamista.
• Materiaalin ja erän jäljittävyys muovauksen ja hienon kautta.
• Hankekohtaiset näytteenottosuunnitelmat kriittisten ominaisuuksien osalta.
• Auto- ja teollisuusohjelmien sertifiointiasiakirjat, mukaan lukien IATF16949 ja laadunhallintajärjestelmän tietueet, ovat saatavilla.

Hyväksymiskriteerit on kiinnitettynä- ja tarkastussuunnitelmaan ennen tuotantoa, missä tahansa osapuolet mittaavat samat ominaisuudet samalla tavalla.

Tiedot, menettelymme ratkaisusi määrittämiseen

Siirtyäksemme tiedustelusta kiinteään kokoonpanoon ja tarjoukseen, työskentelemme alla käyttötietojen perusteella. Jos arvoa ei ole vielä saanut, voimme ehdottaa lähtökohtaa ja vahvistaa sen hakemusta vastaan.

Huolto, varaosat ja huollettavuus

Itsevoitelevat HZ-EP laakerit poistavat rasvalinjan, voiteluvälin ja niihin liittyvät seisokit. Palvelussa kuluminen on progressiivista ja ennustatavissa; vaihto on puristus- ja sisäänpuristustoiminto, jossa käytetään samaa kotelon porausta. Säilytämme muottitiedot, joten toistuvat tilaukset toistavat alkuperäisen geometrian, ja voimme korvaavat erät alkuperäisen piirustuksen viiteviitteen mukaan.

Suuren volyymin ohjelmissa suosittelemme pitämään määrätyn varamäärän asiakkaan toimipaikalla sen mukaan, että luottaisimme hätätoimituksiin, ja voimme pakata osat linjavalmiisiin sarjoihin tai irtotavarapakkauksiin vastaanottoprosessin mukaan.

Dokumentaatio, pakkaus ja toimitusalue

jokaisenn tilauksen mukana tarjousvaiheessa sovittu dokumentaatio: mittaraportit, materiaaliselosteet ja todistuskopiot, jos ohjelma vaatii niitä. Pakkaus on määrätty osakohtaisesti – bulkkipussit, kerrosalustat tai tarkkuusreikien yksilöllinen suojaus – jotta osat saapuvat ilman pintavaurioita.

Toimituksen laajuus vahvistetaan kirjallisesti ennen tuotantoa sisältäen määrän, pakkauksen, merkinnät ja tarkastusasiakirjat. Näytteet valmistetaan kolmen päivän vakiokokoonpanoille, mahdollistaa sopivuuden ja toiminnan tarkastuksen ennen täydentävää erän sitoutumista.

Usein kysytyt kysymykset

Voivatko HZ-EP laakerit käydä täysin kuivina?

Kyllä. Polymeeritriisin kiinteä voiteluaine tarjoaa liukuvan rajapinnan, joten ulkoista rasvaa tai öljyä ei tarvita. Kuivakäynti on kalvon ja tarkkuuslaatujen normaali tila; jos rasvaa tai öljyreikä on olemassa, se on tarkoitettu käyttöiän pidentämiseksi korkeammalla PV-käytöllä, ei pakollisen vaatimuksena.

Mikä akselin arvoy ja toleranssi vastinakselilla tulisi olla?

Maadoitettu akseli Ra 0,2–0,8 µm tarjoaa vakaimman kitka- ja kulumiskäyttäytymisen. Akselin toleranssi on luettava luettelotaulukon reiän toleranssinauhan kanssa, koska niiden välinen ero on kulkuvälys. Vahvistamme parin arvoa vastaan ​​​​ennen vapauttamista.

Kuinka valitsen tarkkuusholkin ja liukukalvon välillä?

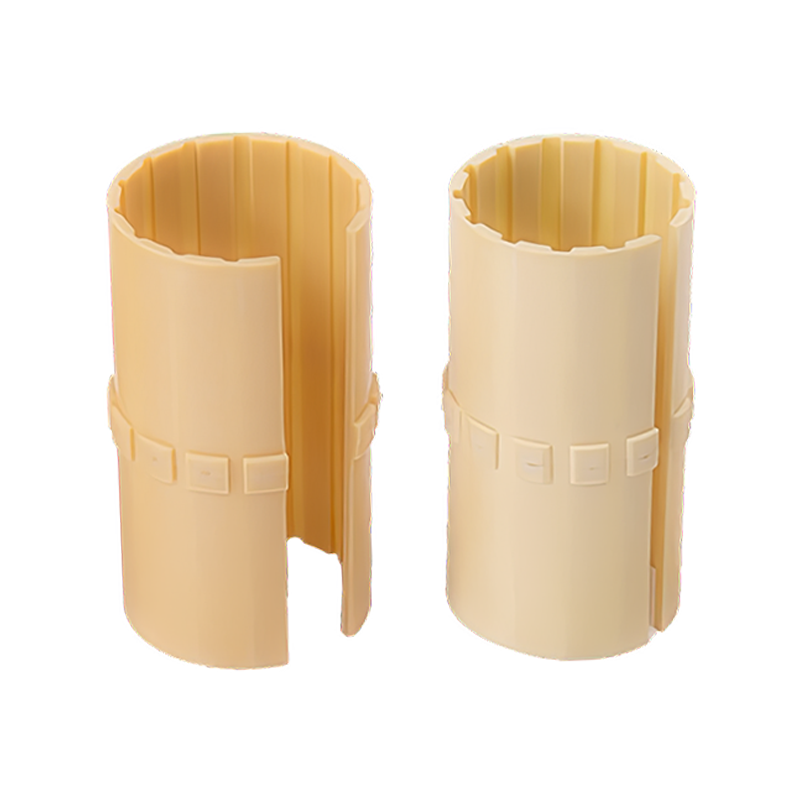

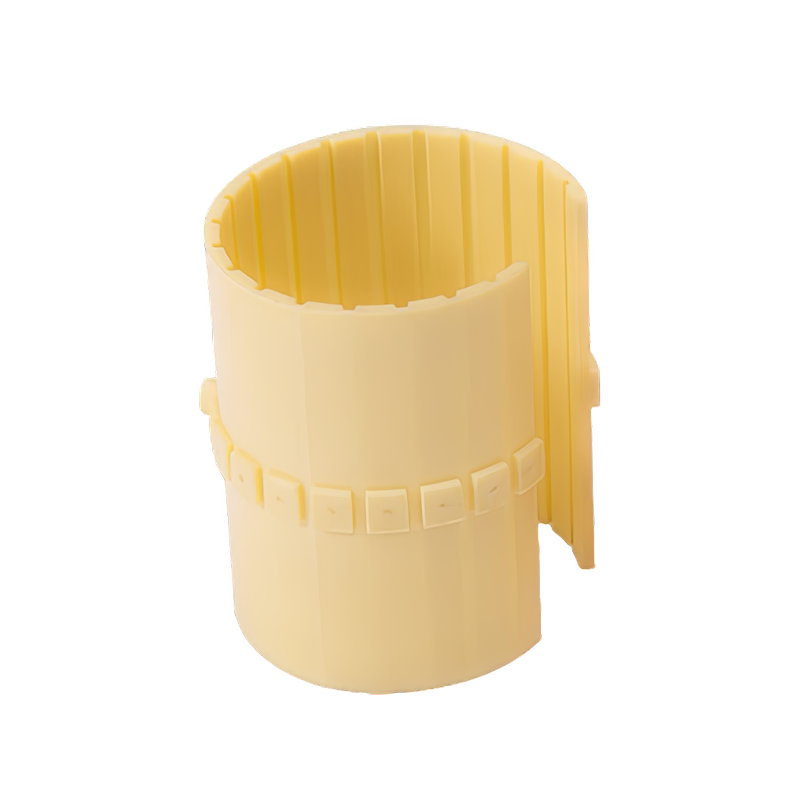

Tarkkuusholkki on valettu tai koneistettu komponentti, jolla on tiukka reikatoleranssi ja paksu seinämä, joka soveltuu puristussovitettavaksi H7-koteloon sekä värähtelevään tai mikroliiketoimintaan. Liuku ohutseinäkääreinen elementti kotelon reikiin kalvoinen on suurempiin kokoonpanoin ja kokoonpanoihin, sitä on tärkeä tavallis ja tiiviste versioina.

Voitko tuottaa ideaisen koon tai geometrian?

Kyllä. Omanin työkalun ja 150 hengen tiimin avulla on olemassa muotteja tai kehitämme uusia ei-pyöreitä porauksia, laippoja, kiinnitysominaisuudet ja tiivistehuulia varten. Lähetä rajauskäyttötiedoilla, niin vahvistamme toteutettavuuden ja työkalureitin.

Mikä on ensimmäisenä näytteiden ja tuotannon läpimenoaika?

Näytteet vakiokokoonpanoja varten valmistetaan kolmessa päivässä. Tuotannon korvaaminen on mahdollista, jos jokin aika uusi työkaluja käyttää vai tarvitseko muotti, ja se vahvistetaan, kun rajaus ja vuositilavuus on voimassa.

nämä asiakirjat ovat lähetyksen mukana?

Dokumentaatio sovitaan ohjelmakohtaisesti ja se voi sisältää mittatarkastusraportteja, materiaaliselostuksia ja todistuskopioita. Tarkka sarja on lueteltu tilausvahvistuksessa, jotta tarkastuksen vastaanottaja tietää mitä odottaa.
