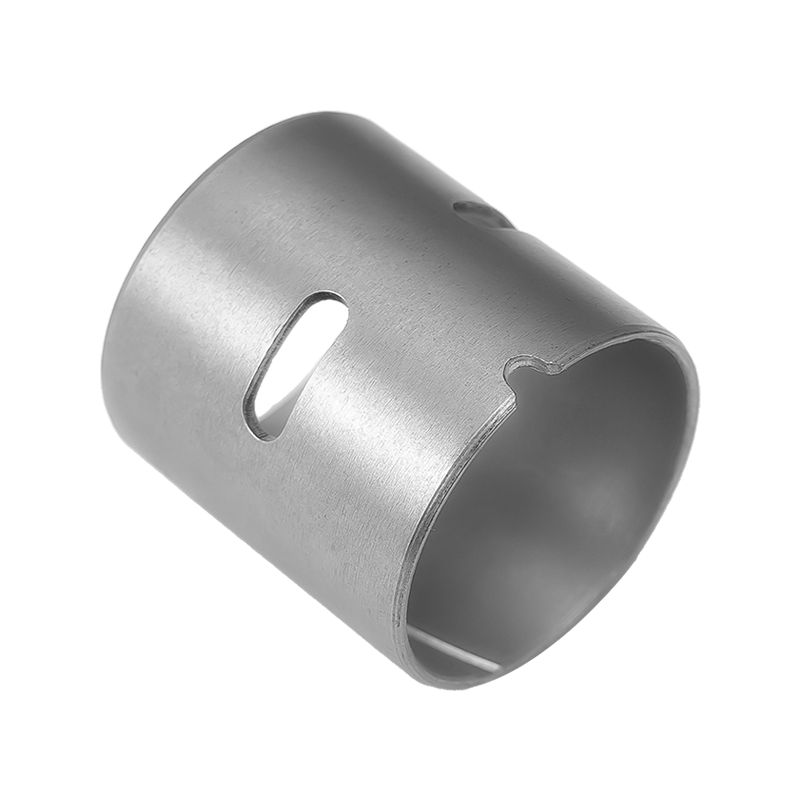

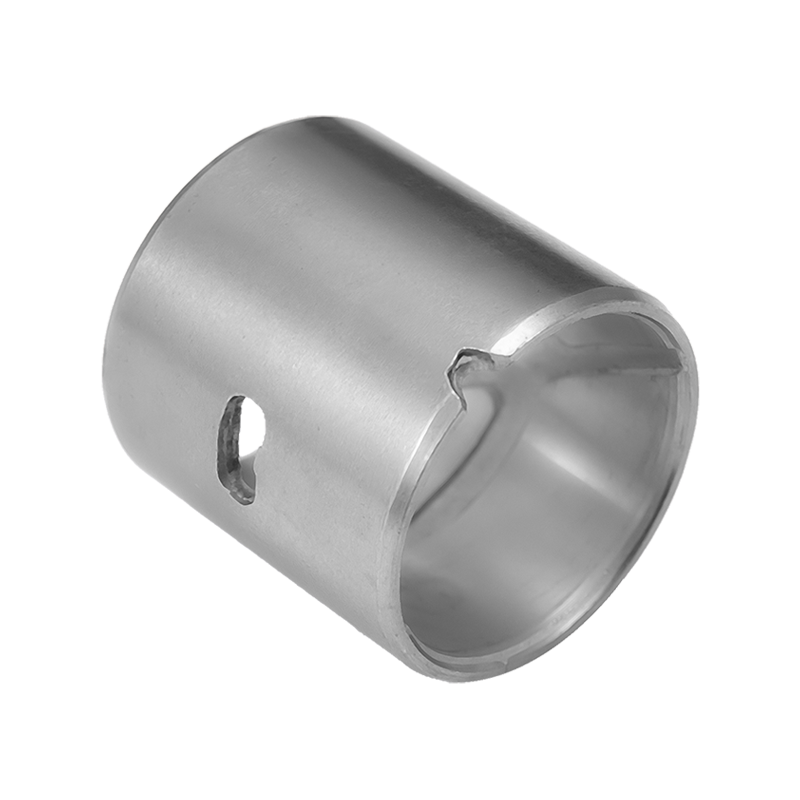

HZ20 Korkea-tinainen alumiinihuokoinen sintrattu kuparilaakeri

HZ20-high-tina-alumiininen huokoinen sintrattu kuparilaakeri on suunniteltu tarjoamaan luotettavaa suorituskykyä keski- tai matalakuormiteisissa moottoreissa ja mekaanisissa järjestelmissä. Yhdistämällä öljyn korroosionkestävyyden, kohtalaisen väsymislujuuden ja erinomaisen mukautuvuuden tämä laakeri eliminoi pinnan galvanoinnin tarpeen säilyttäen samalla vahvat kiinnileikkauksenesto-ominaisuudet ja upotettavuuden. Sen huokoinen sintrattu kuparirakenne, johon on infusoitu runsaasti tinaa sisältävää alumiiniseosta (AISn20Cu1), varmistaa optimaalisen voitelun pysyvyyden ja kulutuskestävyyden jatkuvassa käytössä.

Tärkeimmät ominaisuudet
Materiaalin rakenne:
Runsaasti tinaa sisältävä alumiinikerros (AISn20Cu1): 0,2–0,5 mm paksu, mikä tarjoaa alhaisen kitkan, upotettavuuden ja korroosionkestävyyden.
Huokoinen sintrattu kuparipohja: Parantaa öljyn jakautumista, lämmönpoistoa ja kuormituskykyä 50 MPa:iin asti.
Vähähiilinen terästausta: Antaa mekaanista lujuutta, lämmönjohtavuutta ja rakenteellista vakautta.
Suunnittelun edut:
Tarkkaan koneistettu ulkohalkaisija tarkkaan sovitukseen; sisäreikä voidaan muokata asennuksen jälkeen räätälöityjä sovelluksia varten.
Eliminoi ylimääräisten kitkaa vähentävien pinnoitteiden tarpeen, mikä vähentää tuotannon monimutkaisuutta.
EU:n romuajoneuvodirektiivin 2000/53/EY mukainen ympäristön kestävyydestä.

Sovellusominaisuus

HZ20-rajavoiteluholkki perustuu komposiittimateriaaliin, jossa on 3 tiukasti kiinnitettyä kerrosta: teräs taustana, pronssimainen pallomainen jauhe välikerroksena ja modifioitu POM vuorauskerroksena. Siinä on öljytasku öljyn voitelua varten. Sopii hyvin hitaalle nopeukselle. Raskas käyttö normaalilämpötilassa. Se voi säästää kustannuksia ja pidentää käyttöikää, kun vaihdat normaalit pronssiholkit. Se voi vähentää öljyn lisäämisen frekvenssiä. yksinkertaistaa vaihtoprosessia, kun sitä käytetään valssaamossa. Sitä käytetään laajalti autojen rungoissa, taontakoneissa, metallurgisissa koneissa ja kaivoskoneissa, rakennuskoneissa, vesivoimassa, valssaamossa jne.

Käytä lakia

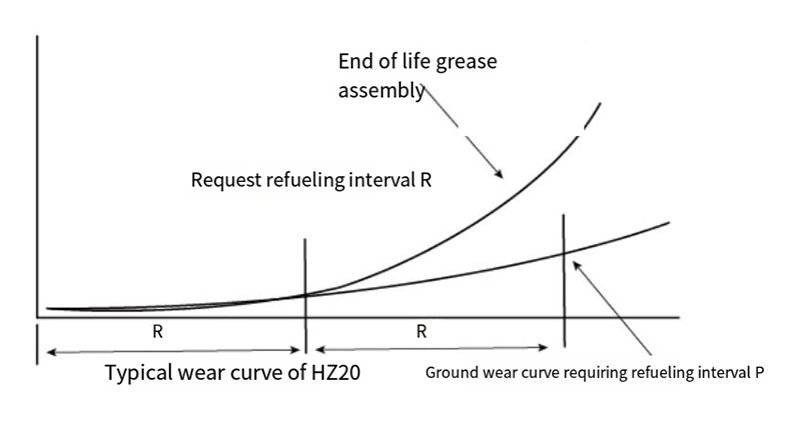

HZ20-materiaali noudattaa erityistä kulumissääntöä, kuten kuvassa 4 on esitetty, äärettömän pieni hankaus voi tapahtua R-vaiheessa, kun se levitetään rasvalla ja asennetaan sitten. Mutta R-vaiheen jälkeen. rajavoiteluolosuhteet katoavat ja kuluminen liioittuu. Jos täytät öljyä. Tuote voi jäädä jyrkästi ei-merkittävien kulumisen vuoksi ja myös sen käyttöikä pitenee huomattavasti. Siksi HZ20-materiaalin etuna on se, että öljyä lisätään
R-väli, joka on huomattavasti pidempi kuin muiden metallimateriaalien R-väli. Se on noin viisi kertaa pidempi.

Kun HZ20 holkki asennetaan rasvalla, kuten litiumpohjaisella tai silikonirasvalla. Sen käyttöikä vaihtelee PV-arvosta käyttökunnossa. esimerkiksi. kun PV-arvo on noin 2,5 MPam/s. sen käyttöikä on noin 200 tuntia; kun PV-arvo on 0,1Mpa-m/s, sen käyttöikä voi olla yli I0,0oohr (katso lisätietoja taulukosta) HZ20 holkin voiteluhuoltojakso R on noin puolet sen käyttöiästä. Esimerkiksi kun PV = 25 Mpam/s. se on voideltava öljyllä 100 tunnin välein.

Materiaalin rakenne

1. POM lyijyllä 0,3-0,5 mm、
2. Huokoinen pronssisintteri,
3. Terästausta
4. Kuparipinnoitus

Huomautus: Hz20-sarjan tuotteille soveltuvat erilaiset materiaalit erilaisten työolosuhteiden mukaan, kuten pronssipohja, ruostumaton teräspohja ja lyijytön materiaali. Hz20 on ympäristöystävällinen lyijytön tuote ja sen väri on oranssi.

Tekninen päivämäärä

suorituskykyindeksi	Data
Maksimikuormitus	70N/mm²
PV raja	22N/mm²-m/s
Temp.limit	-40C ~ 130℃
Kitkakerroin	0,05-0,25 μ
Nopeusrajoitus	2,5 m/s

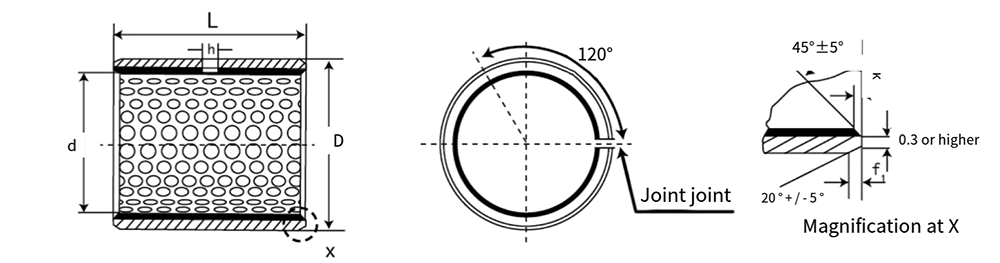

d	D	Akselin halkaisija f7	Asuminen H7	Seinän paksuus		Öljyputki h	f1	f2	L ⁰ _-0,40
d	D	Akselin halkaisija f7	Asuminen H7	Min.	Max.	Öljyputki h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 0,035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0,063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Akselin halkaisija f 7	Asuminen H 7	Seinän paksuus		Öljyputki h	f1	f2	L ⁰ _-0,40
d	D	Akselin halkaisija f 7	Asuminen H 7	Min.	Max.	Öljyputki h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 - 0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120
