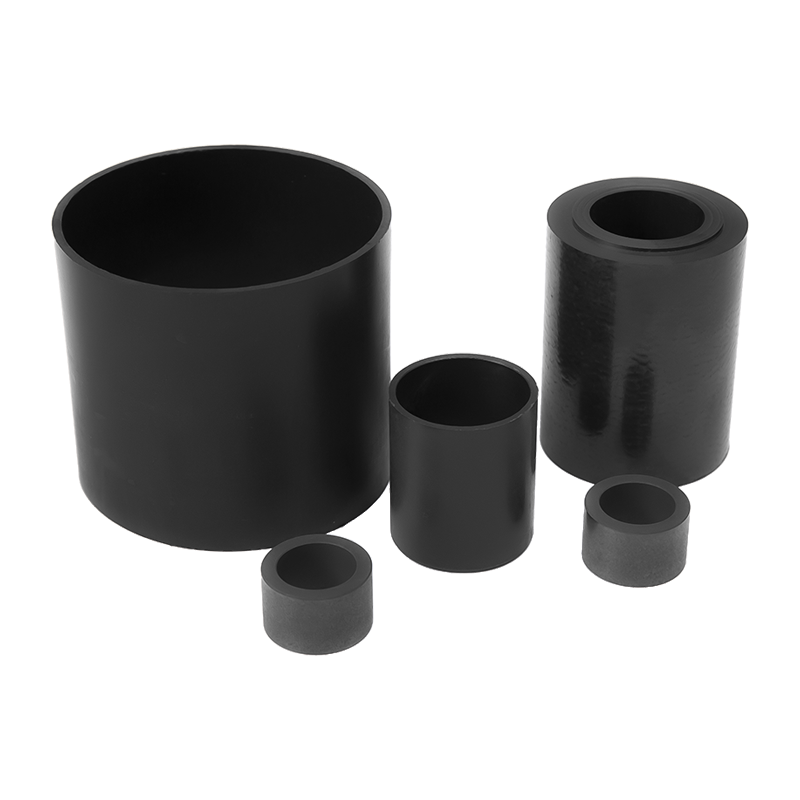

HZ-GSM Engineering muovinen liukulaakeri

Maailman suosituin G-materiaali. G-sarjan laakerit voivat vastata erilaisiin tarpeisiin monilla eri aloilla - ne ovat todella monipuolisia. Tyypillisiä sovelluksia ovat keskisuuret ja korkeat kuormat, kohtuulliset käyttölämpötilat ja nopeudet.

Kuivakäyttö, huoltovapaa
Kulutuskestävyys
Kestää pölyä ja likaa
Vähämeluinen, saasteeton
korkea suorituskyky-hinta-suhde

Sopivat tilaisuudet:
Taloudellinen monipuolinen laakeri
Huoltovapaa, kuiva toiminta
vaimennus
Korkea kulutuskestävyys
Kestää pölyä ja likaa
korkea suorituskyky-hinta-suhde
Pystyy kestämään kohtalaisia tai suuria kuormituksia
Keskimääräistä pienempi ajonopeus
Käytetään heiluviin ja pyöriviin liikkeisiin

Ei sovellu seuraaviin:
Kun porataan reikiä seinän pintaan
Kun vaaditaan erinomaista kulutuskestävyyttä
Kun vaaditaan yleistä kemiallista kestävyyttä
Jos lämpötila pysyy yli 130 ℃
Käytetään vedenalaisiin sovelluksiin

Taulukko muovilaakerien materiaaliominaisuuksista

Yleinen suorituskyky		Yleiskäyttöiset laakerit	Nopeasti ja hitaan liikkeen asiantuntija	Seinämän paksuus on kiinteä ja iskuja vaimentava	Kaikki maratonin tyyppiset akselit käytetään	Huipputeknologiaa ongelman asiantuntijoita kestävät korkeita lämpötiloja	Matala imukyky ja taloudellinen	Yleiskäyttöön korkea mediavastus	Saattaa joutua kosketuksiin ruoan kanssa	Korkea kuormitus sovelluksia
		G	J	M	sisään	X	P	H	A	K
	tiheys	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	väri	Tumman harmaa	Keltainen	Hiilen musta	Keltainen	musta	musta	harmaa	valkoinen	musta
	Maksimi veden imeytyminen klo 23°C/50 % suhteellinen kosteus [painoprosentti]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Suurin vedenabsorptio [painoprosentti]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Liukukitkakerroin teräsakselia vasten [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	Maksimi PV (kuivakäynti)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Mekaaniset ominaisuudet	Kimmomoduuli [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Vetolujuus 20 °C:ssa [MPa]	210	73	112	125	170	120	175	88	120
	Puristuslujuus [MPa]	78	60	52	61	100	66	81	78	89
	Suurin sallittu pinnan staattinen sähkö paine ( 20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Shore D -kovuus	81	74	79	77	85	75	87	76	83
Fysikaaliset ja lämpöominaisuudet	Maksimilämpötila jatkuvassa käytössä [°C]	130	90	80	90	250	130	200	90	135
	Maksimilämpötila lyhyen käytön aikana [°C]	220	120	170	180	315	200	240	110	155
	Minimi käyttölämpötila [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Lämmönjohtavuus [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Lämpölaajenemiskerroin (23°C:ssa) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Sähkönjohtavuus	Tilavuusresistanssi [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Sähkönjohtavuus	Pintakestävyys [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Liukulaakerien standardimitat ovat ISO3547-1 standardin mukaisia, ja erikoismitat toimitetaan

Kirjoita				Koko
Materiaali	Suora setti	Metrinen järjestelmä	Laakeri	sisäänner meridian d1	Ulkohalkaisija d2	Pituus b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
sisään	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Viisteen ja d1:n välinen suhde 2) Paksuus<1mm, viiste=20°

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 julkinen tehtävä E10	d2	Istuinreikä H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
