HZ-LIN Tiivistetty tekninen muovilaakeriliukukalvo

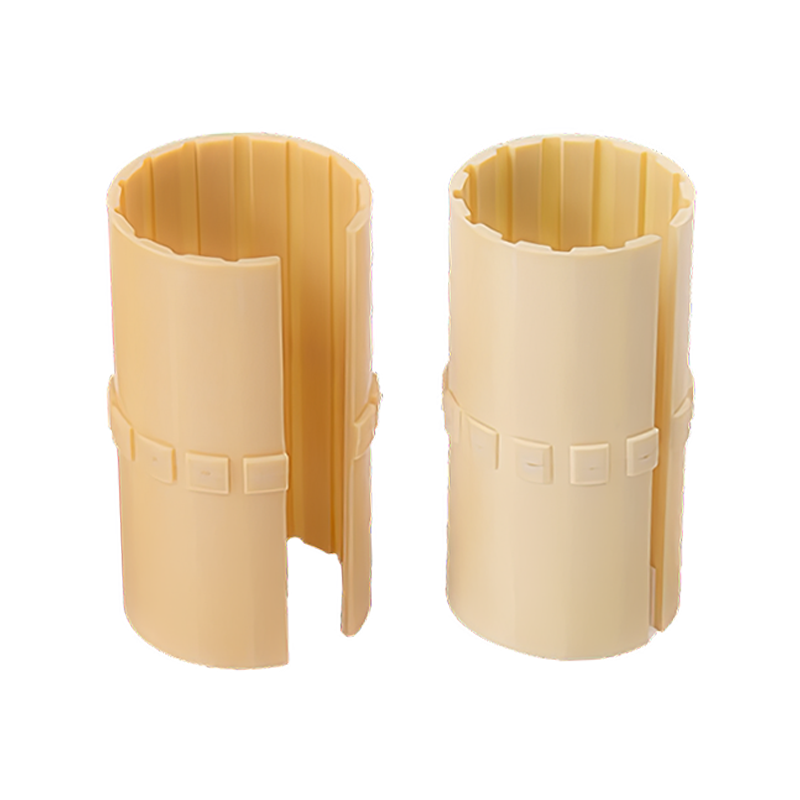

HZ-LIN Engineering Plastic Bearing -liukukalvo on valmistettu edistyneistä kuituvahvisteisista polymeereistä, joihin on upotettu kiinteitä voiteluaineita, mikä varmistaa poikkeuksellisen kulutuksenkestävyyden ja huoltovapaan toiminnan. Sen optimoitu sekoitus perushartsia, vahvikekuituja ja mikrokapseloituja voiteluainehiukkasia mahdollistaa tasaisen kitkan vähentämisen vaihtelevilla kuormilla ja nopeuksilla.

Materiaali: Erittäin luja tekninen muovimatriisi (esim. POM, PA66), jossa on upotettuja kiinteitä voiteluaineita (PTFE, grafiitti).

Suunnittelu:
Itsevoiteleva voiteluainehiukkasten hallittu vapautuminen liikkeen aikana.
Korroosionkestävä, kemiallisesti inertti ja immuuni pölylle.
Kevyt ja korkea puristuslujuus (jopa 120 MPa staattinen kuorma).

Suorituskyky:
Matala kitkakerroin (μ=0,05–0,15) lämpötilassa -40 °C - 120 °C.
Erinomainen PV-arvo (≤1,5 MPa·m/s) dynaamisiin sovelluksiin.
Imee kovia epäpuhtauksia vaarantamatta pinnan eheyttä.
Sovellukset: Kuljetinjärjestelmät, pakkauskoneet, maatalouden nivelet ja hitaita pyöriviä liitoksia.

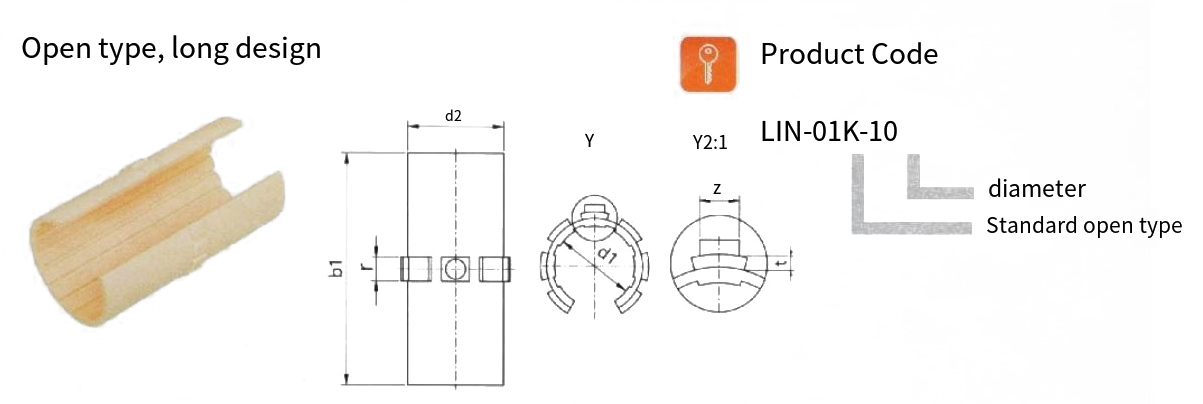

Sopii tukiakseleille
Koko: mm

Tuotekoodi	d1	suvaitsevaisuus	D2	b1	r	t	kanssa	Paino g
LIN-01-10	10	0,030 0,070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0,030 0,070	14	31	3	0.8	3	1.16
LIN-01-16	16	0,030 0,070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0,030 0,070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0,030 0,070	28	57	5	0.8	A	6.98
LIN-01-30	30	0,040 0,085	34	67	5	0.8	4	12.35
LIN-01-40	40	0,040 0,065	44	79	6	1.3	5	20.18
LIN-01-50	50	0,050 0,100	55	99	7	1.3	6	38.60

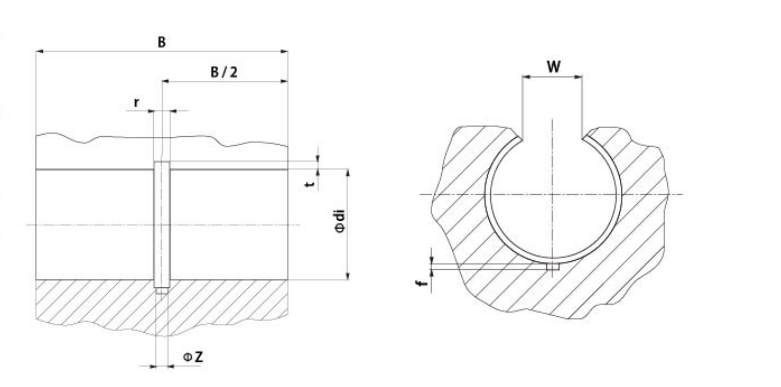

Liukukalvon LN-01 pohjareiän kokoonpanopiirustustesti
Koko: mm

Tuotekoodi	Akseli Φ	/ H7	B h10	W 0.2	r	t	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

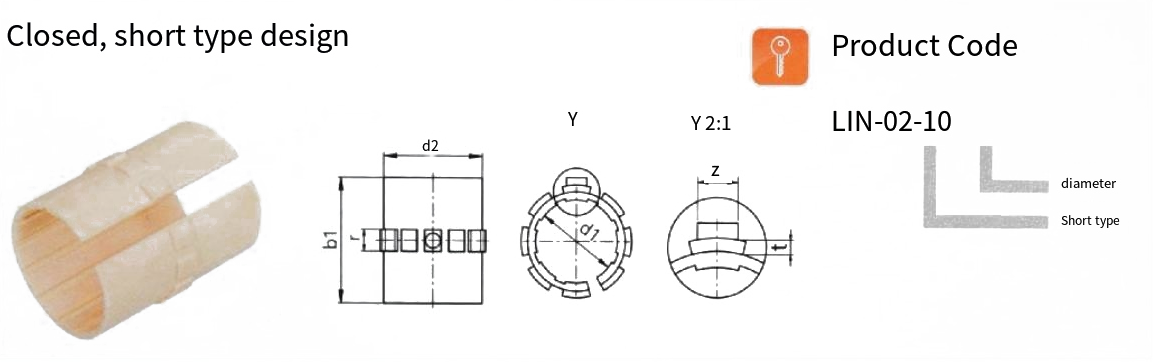

LIN liukukalvo

Koko: mm

Tuotekoodi	d1	Julkinen tehtävä	D2	b1	r	t	z	F maksimiarvo dynamiikkaa P = 5 MPa[N]	F maksimiarvo staattinen tila P=35 MPa[N]	Paino g
LIN-02-10	10	0,030 0,070		25		0.8	2.5	650		1.02
LIN-02-12	12	0,030 0,070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0,030 0,070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0,030 0,070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0,030 40,070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0,040 0,065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0,040 0,065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0,040 0,086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0,050 0,100	56	69	7	1.3	6	8750	61250	32.56

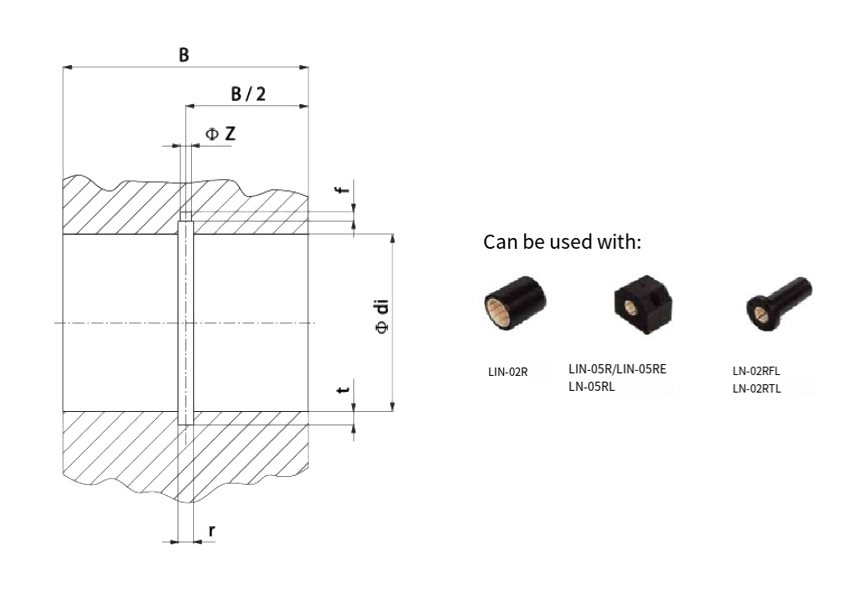

Liukukalvon LN-02 pohjareiän kokoonpanopiirustustesti
Koko: mm

Tuotekoodi	Akseli Φ	di H7	B h10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
