Tyypillisiä sovelluksia
01 / hydraulisylinterin ohjausrengas, tukirengas
02 / hydrauliset koneet, taonta työstökoneiden sarakkeen ohjainholkki
03 / rakennuskoneet, ajoneuvojen kääntöakselin kannatinholkki
Tekniset parametrit
| Malli | väri | Tiheys (8/cmP) |
Venymälujuus
(MPa) | puristusvoima | Kovuus | kitkakerroin | Käyttölämpötila
(°C) |
| Tasainen laminoidulla pinnalla | Laminaattipintaan nähden kohtisuorassa | kuivaa | Öljyvoitelu |

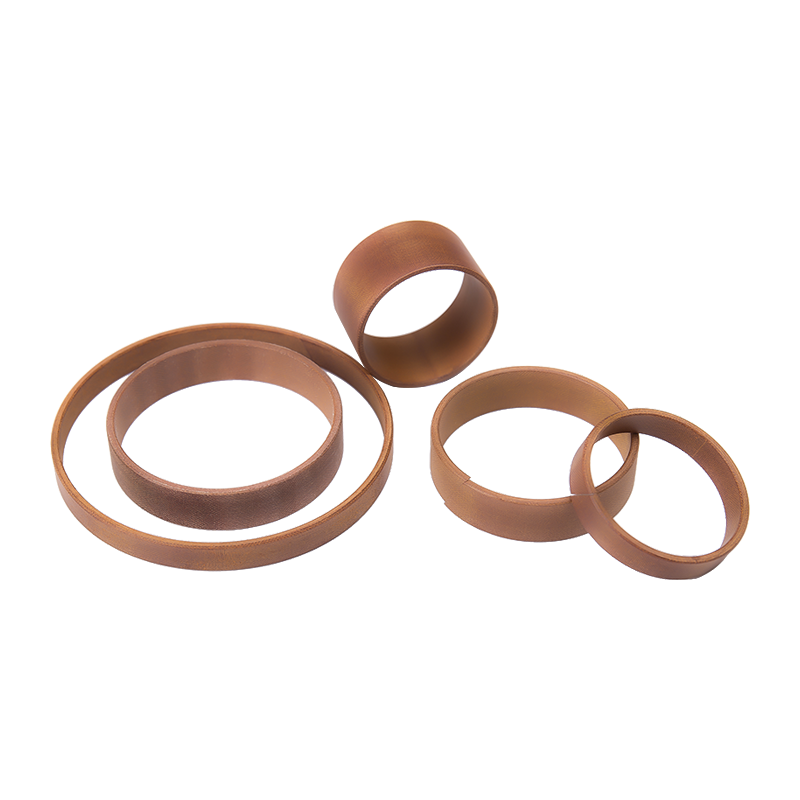

| PFC-1 | Vaalean kellertävän ruskea | 1.2-1.4 | ≥45 | ≥168 | ≥ 256 | 92 | 0,23-0,46 | 0,12-0,14 | -40-130 |

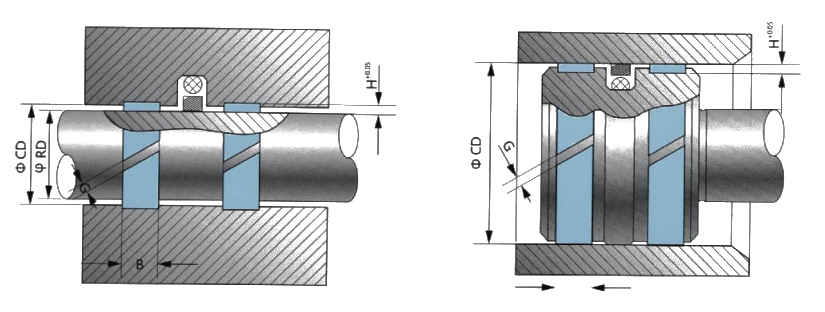

Hydraulisylinterin mäntä ja männänvarren tukirenkaat viittaavat erittelyihin
Mitat: mm
| Materiaali | Ulkohalkaisijan toleranssi CD | Sisähalkaisijan toleranssi d | Seinän paksuustoleranssi H | Leveystoleranssi B | Viilto OD CD | Viilto G | Leikkaustoleranssit |
PFC-sarja
Erittäin lujat kangasohjausrenkaat | ±0,1 | ±0,1 | 0 | 0 | ≤100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0.30 |
| <200 | 4 | ±1 |
Materiaalin esittely
PFC-2-materiaali on erittäin luja komposiittimateriaali, joka on muodostettu lämpökovettumalla tietyssä lämpötilassa ja paineessa liukoisella fenolihartsilla, joka sisältää tasaisesti dispergoitunutta grafiittia ja korkealaatuista puuvillakuitukangasta. Sillä on korkea mekaaninen lujuus, erinomainen kitka- ja kulumiskyky, hyvä lämmönkestävyys ja se kestää voimakasta tärinää, iskukuormitusta ja lieviä pyörimiskuormia puolistaattisissa olosuhteissa. Se voi toimia vähäöljyisessä tai öljyttömässä tilassa ja sopii koneenrakennuskoneisiin, suunnitteluajoneuvojen kääntösillan tukiholkkeihin, puristusalustan pilarin ohjaimiin, pallomaisiin laakereihin jne.
Tekniset parametrit
| Malli | Väri | Tiheys
(g/m.) | Vetolujuus
(MPa) | Puristusvoima | kovuus | Kitkakerroin | Käyttölämpötila (°C) |
| Yhdensuuntainen laminoidun pinnan kanssa | kohtisuorassa laminaatin pintaan nähden | Kuiva | Öljyvoitelu |
| PFC-2 | musta | 1.2-1.4 | ≥40 | ≥160 | ≥ 220 | 90-100 | 0,15-0,30 | 0,10-0,12 | -40-130 |
Tyypillisiä sovelluksia
01/Kuulaventtiili, läppäventtiilin akselin holkki
02/Plastic Machinery Vihreä sarakkeen ohjainholkki
03/Hydraulisen koneiston akselin holkki
04/Hydrauliset koneet, taontakoneen sarakkeen ohjainholkki
05/Rakennuskoneet, ajoneuvojen kääntösillan kannattimen vuoraus
06/Pyöreät laakerit ja laivalaakerimateriaalit laivatekniikan laitteisiin
Materiaalin esittely
Tämä materiaali koostuu synteettisistä kuiduista, vahvistetusta polyesterihartsista ja itsevoitelevista mikrojauheista. Sillä on alhainen kitkakerroin, korkeat mekaaniset ominaisuudet ja kemiallinen korroosionkestävyys
Sillä on hyvä suorituskyky ja alhainen veden imeytyminen.
Tekniset parametrit
| Malli | Väri |
Tiheys
(g/m) | Puristusvoima
(MPa) | Kitkajärjestelmä (kuivakitka) | Käyttölämpötila |
| Minimi lämpötila | Minimi lämpötila |
| PFC-20 | Vihreä tai valkoinen | 1.2-1.4 | 330 | 0,13 (käytä GB/T3960) | 120 | -40 |
Tyypillisiä sovelluksia
01/Ohjausrengas
02/Laakerit, akseliholkit ja laakeripesät
03/Laivanrakennus ja laivakomponentit
04/Rakennuskoneiden osat
05/Hydrauliset voimantuotantokomponentit
